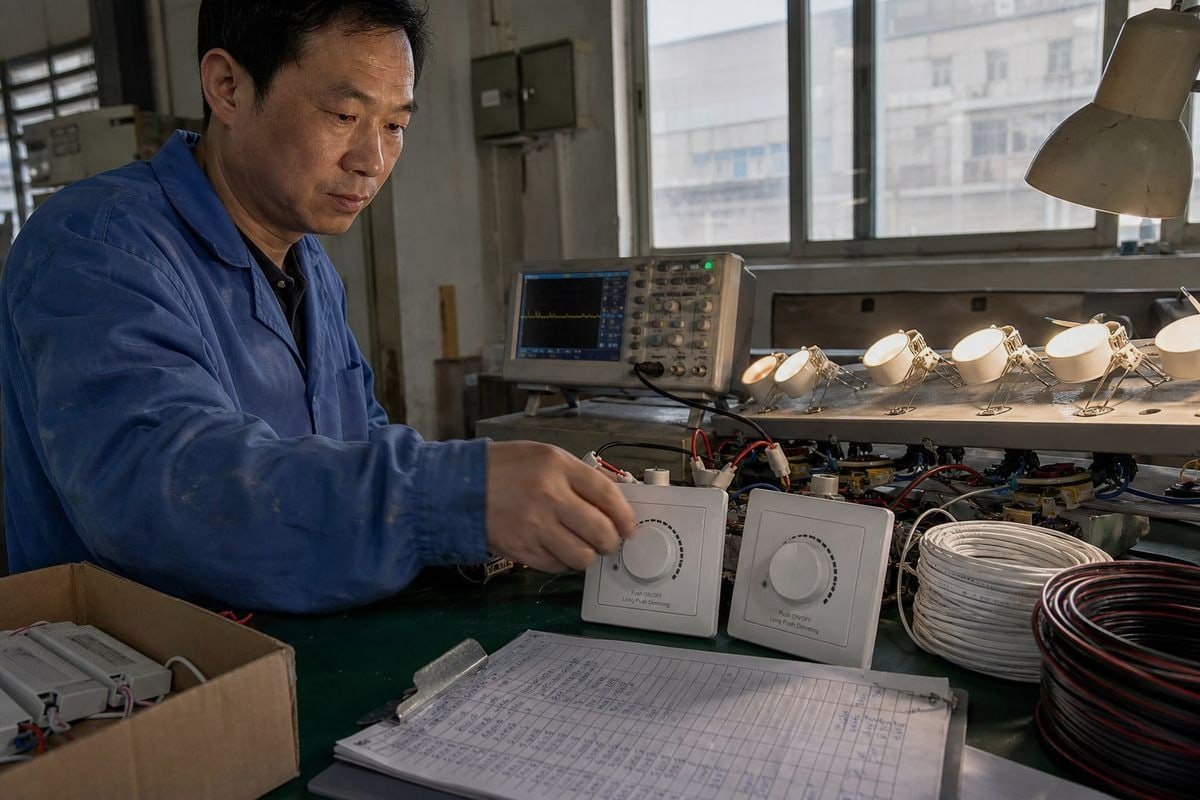

Los dimmers TRIAC de borde delantero vs. borde trasero confunden incluso a compradores experimentados. En nuestra línea de producción, probamos ambos a diario, y las combinaciones incompatibles siguen causando la mayoría de las [quejas por parpadeo](https://bo-qi.com/?p=6205) que recibimos.
Los dimmers TRIAC de borde delantero vs. borde trasero son ambos dimmers de corte de fase, pero eliminan diferentes porciones de la forma de onda de CA. Un dimmer de borde delantero (fase directa) retrasa el encendido después de que comienza cada medio ciclo y comúnmente usa un TRIAC, mientras que un dimmer de borde trasero (fase inversa) se apaga antes de que termine el medio ciclo y comúnmente usa conmutación basada en MOSFET. Para iluminación LED, ninguno es universalmente mejor: la elección correcta depende de la compatibilidad de corte de fase especificada del controlador LED.
Esa distinción importa más de lo que admiten la mayoría de las páginas de productos. Permíteme explicarte los detalles, para que puedas especificar dimmers y controladores con confianza en lugar de adivinar.
¿Cómo sé si mi controlador LED necesita un atenuador TRIAC de borde de ataque o de borde de caída?
El año pasado, un comprador de Singapur nos envió una foto de diez downlights parpadeantes. Su instalador había combinado nuestros controladores LED regulables por TRIAC con un dimmer de pared de fase inversa incompatible. La solución tomó un correo electrónico, pero le enseñó a verificar las especificaciones primero.

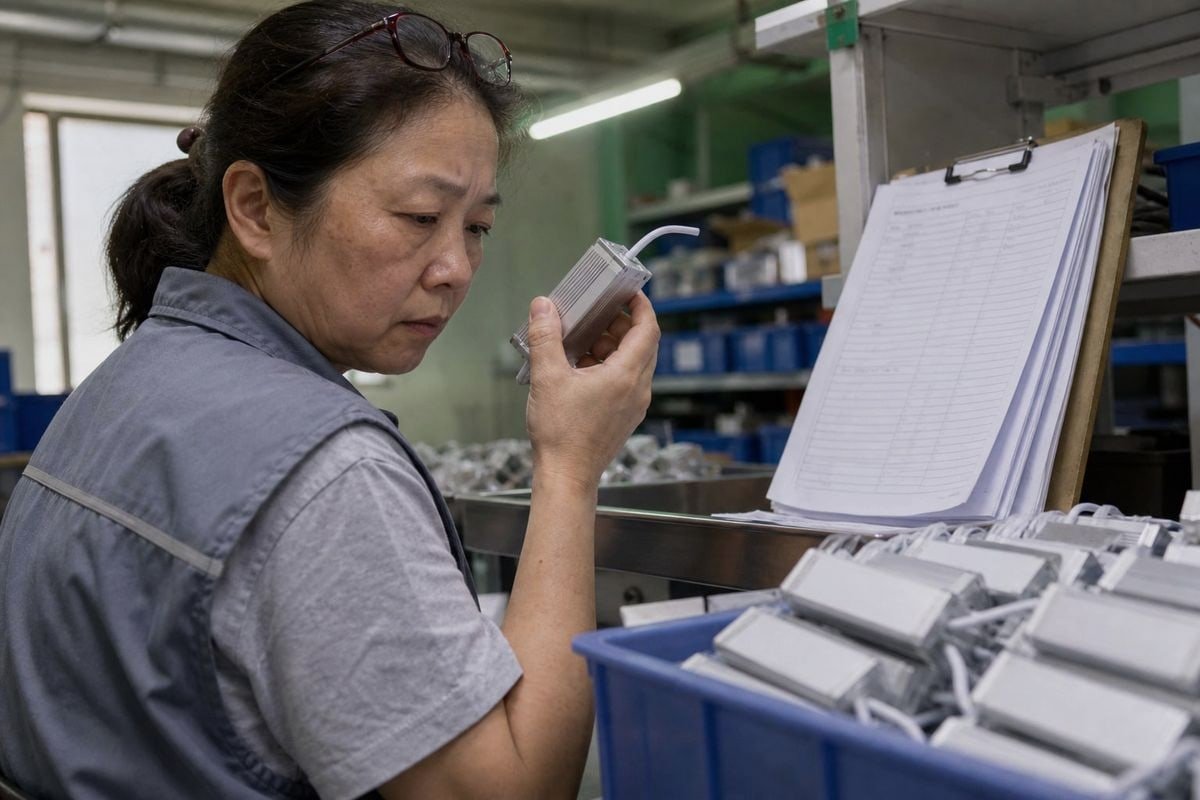

Revisa la hoja de datos o la etiqueta del controlador LED para buscar “fase directa”, “TRIAC”, “borde delantero”, “fase inversa”, “ELV” o “borde trasero”. La compatibilidad de corte de fase declarada del controlador, y su lista de compatibilidad de dimmers probada, determina qué tipo de dimmer necesita, no el accesorio ni el nombre de marketing del dimmer.
La hoja de datos es tu punto de partida, pero quiero ser honesto sobre algo que le decimos a cada cliente de ingeniería: leer una línea en una hoja de especificaciones no es suficiente. Aquí está el porqué.
Sigue la cadena de señal, no solo la etiqueta
La cadena real se ve así: red de CA → dimmer de corte de fase → puente rectificador 1 → capacitor de gran volumen o etapa PFC → circuito del controlador LED → carga LED. Cuando el dimmer corta la forma de onda de CA, el controlador no simplemente recibe un voltaje más pequeño. Su etapa de entrada recibe una forma de onda no sinusoidal con un período de conducción acortado. Esa forma de onda cortada afecta la corriente pico de entrada, la carga del capacitor, corriente de arranque 2, la corriente de mantenimiento del TRIAC, EMI, factor de potencia, ruido audible, nivel mínimo de regulación, parpadeo e incluso el comportamiento de arranque.
Esto es exactamente por qué dos controladores LED ambos etiquetados como “regulables por TRIAC” pueden comportarse de manera muy diferente en el mismo dimmer de pared. Y aquí está la distinción que enfatizamos a cada cliente OEM: un controlador LED regulable por TRIAC no es necesariamente compatible con cada dimmer de borde delantero. A niveles de salida bajos, el dimmer puede ejecutar un ángulo de conducción 3, muy corto, mientras que la etapa de entrada del controlador aún necesita suficiente energía y corriente de mantenimiento para mantenerse activa. Si esos requisitos no coinciden, obtienes parpadeo, caída, encendido repentino, recorrido muerto o un nivel mínimo de luz sorprendentemente alto.
Una lista de verificación rápida de identificación
- Lee la hoja de datos del controlador para buscar términos como “fase directa”, “fase inversa”, “TRIAC” o “ELV”.
- Busca una lista de compatibilidad de dimmers publicada por el fabricante del controlador.
- Verifica los requisitos de carga mínima del dimmer contra el vataje total de tu circuito.
- Confirma la especificación del rango de regulación (por ejemplo, 10%–100% vs 1%–100%).
- En caso de duda, pide al proveedor un video de prueba en banco; realizamos estas pruebas semanalmente para clientes.
¿Cuáles son las principales diferencias en el rendimiento entre la regulación por borde de ataque y la regulación por borde de fuga?
Una compensación surge constantemente en nuestras revisiones de ingeniería: dureza de conmutación versus costo. El control de fase directa es económico y robusto. El control de fase inversa es más suave y silencioso. Ninguno gana en todos los aspectos, así que déjame explicarlo claramente.

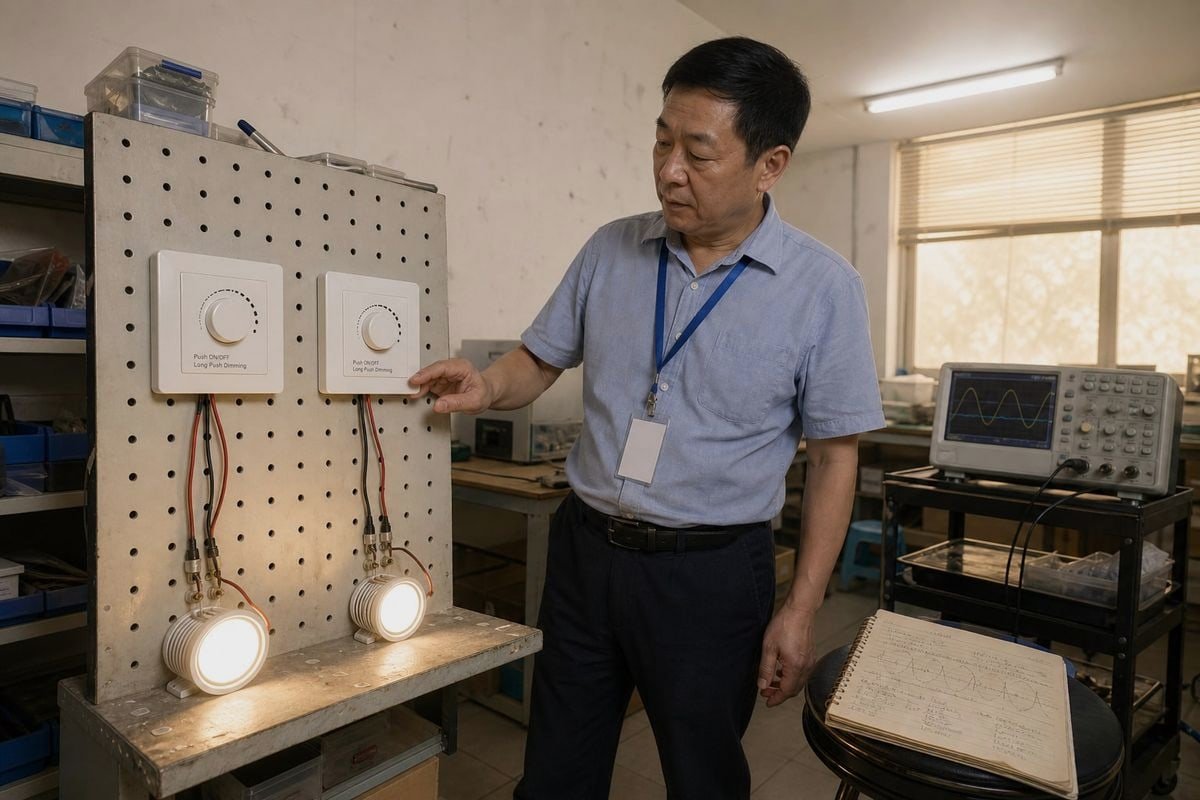

El regulador de borde inicial corta el frente de cada semiciclo de CA, produciendo un encendido abrupto con mayor corriente de irrupción y EMI. El regulador de borde final corta el final del semiciclo, ofreciendo un arranque suave, operación más silenciosa, requisitos de carga mínima más bajos y un regulado de baja intensidad más suave con controladores LED compatibles.
La forma más rápida de comparar las dos topologías es lado a lado. Este es el mismo formato de tabla que entregamos a los distribuidores durante las visitas a la fábrica.
| Aspecto | Borde Delantero (Fase Directa) | Borde Trasero (Fase Inversa) |
|---|---|---|
| Posición del corte | Frente del medio ciclo de CA | Final del medio ciclo de CA |
| Dispositivo de conmutación común | TRIAC | MOSFET |
| Ajuste típico de carga | Incandescente, halógeno, algunos transformadores magnéticos | Muchos controladores LED, cargas de transformadores electrónicos de bajo voltaje |
| Comportamiento de conmutación | Encendido brusco, corriente de irrupción notable | Apagado suave, transiciones más fluidas |
| Ruido / EMI | Generalmente más alto | Generalmente más bajo |
| Carga mínima | A menudo más alto, para mantener el TRIAC encendido | A menudo más bajo, a veces citado tan bajo como 5–10W |
| Coste | A menudo más bajo | A menudo más alto |
Una nota importante de precisión antes de continuar. El fase de avance es una topología de forma de onda; el TRIAC es solo una implementación común de la misma. Las páginas de marketing difuminan esto constantemente, por lo que “atenuador TRIAC” se usa de manera laxa para referirse a cualquier atenuador de corte de fase. Mantén la topología y el dispositivo de conmutación separados en tu mente, y la mitad de la confusión en este mercado desaparece.
Por qué la forma de la onda impulsa todo lo demás
La atenuación de borde de avance permite que la corriente pase abruptamente después de un retraso, lo que produce una ráfaga de corriente en el encendido. Ese pico es adecuado para cargas resistivas e inductivas como filamentos halógenos, pero estresa las entradas capacitivas de los drivers LED y genera más interferencia electromagnética. La atenuación de borde de retroceso, construida sobre tecnología MOSFET 4, conduce desde el cruce por cero y se apaga suavemente antes de que termine el ciclo. El resultado es una conmutación más suave, menos zumbido audible y mejor tolerancia para cargas pequeñas.
Hay dos advertencias prácticas que señalamos a los compradores de proyectos. Primero, los atenuadores de borde de retroceso basados en MOSFET son más sensibles a la temperatura ambiente que los TRIAC, por lo que las cajas de pared multigrupo necesitan una reducción de potencia más estricta. Segundo, los drivers LED de gama alta con PFC activo pueden entrar en conflicto con los atenuadores de borde de retroceso, a veces requiriendo una carga de fuga o ficticia para evitar el parpadeo fantasma cuando el interruptor está apagado.
¿Puedo usar un regulador de borde descendente con cualquier controlador LED regulable por TRIAC para mi proyecto?
Un distribuidor en Vietnam me hizo esta pregunta exacta por WhatsApp, en plena licitación, con dos días para cerrar su especificación. Tuve que darle la respuesta honesta, y es la misma que te daré aquí.

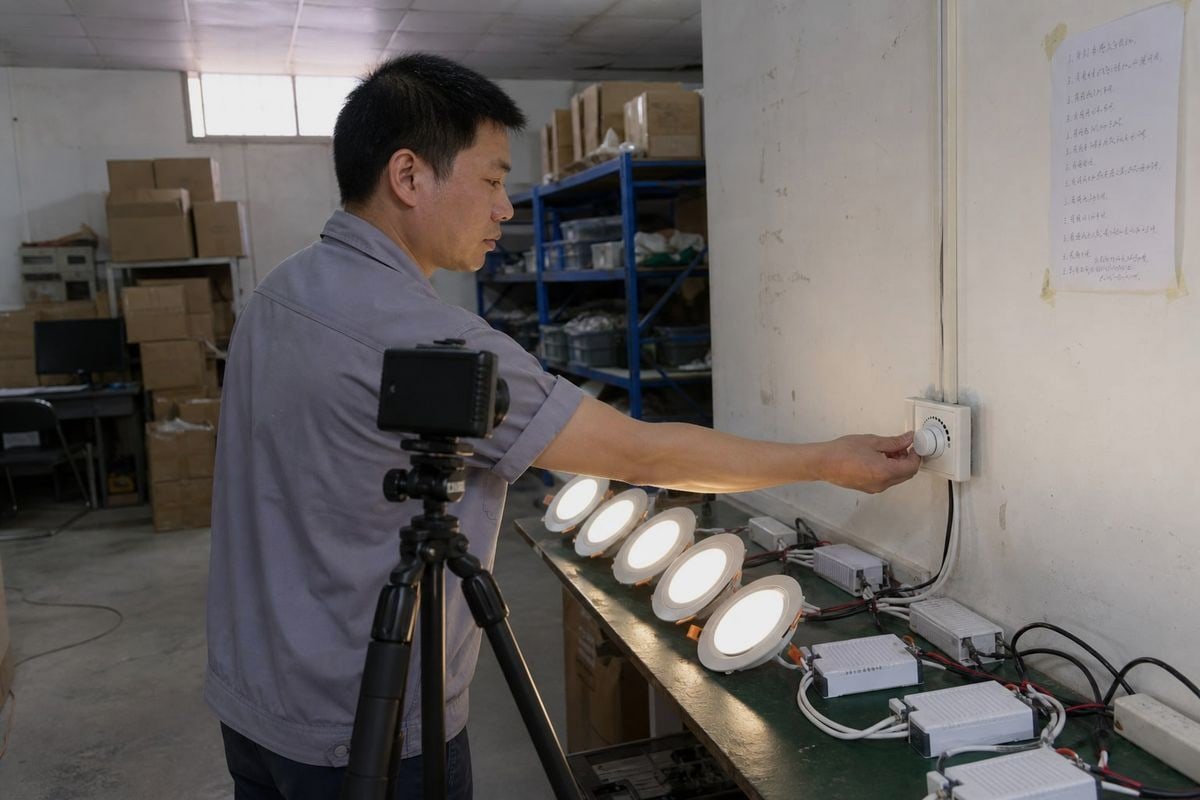

No. Un driver LED regulable por TRIAC está diseñado para control de fase directa, por lo que un regulador de borde descendente (fase inversa) puede causar parpadeo, rango de regulación limitado o ninguna regulación. Solo combine un regulador de borde descendente con drivers que indiquen explícitamente compatibilidad con fase inversa o ELV en la hoja de datos.
Algunos drivers aceptan ambos métodos de corte de fase. Muchos no. La etiqueta “atenuable por TRIAC” se refiere a la compatibilidad con sistemas de fase de avance basados en TRIAC—describe lo que la etapa de entrada del driver fue diseñada para interpretar. Alimenta con una forma de onda de fase inversa y el circuito de detección puede malinterpretar el ángulo de conducción por completo.
Dónde se esconden las trampas de terminología
El lenguaje del mercado es desordenado. Algunas páginas de productos usan “atenuador TRIAC” ampliamente incluso al hablar de atenuación LED de corte de fase en general. También te encontrarás con la distinción ELV vs MLV: los productos ELV (bajo voltaje electrónico) esperan control de fase inversa, mientras que los productos MLV (bajo voltaje magnético) esperan control de fase de avance, porque las cargas de transformadores inductivos no toleran un apagado abrupto. Cuando construimos drivers personalizados con el logotipo privado de un cliente, imprimimos el método de corte de fase aceptado directamente en la carcasa precisamente por esta razón—los instaladores rara vez leen hojas de datos en una escalera.
Qué sucede realmente con un emparejamiento incorrecto
| Síntoma | Causa probable con corte de fase desajustado |
|---|---|
| Parpadeo en ajustes bajos | La entrada del driver no puede interpretar la forma de onda recortada |
| Recorrido muerto en la perilla | Desajuste de la curva de atenuación entre el atenuador y el driver |
| Encendido repentino (la luz salta a brillante) | El driver necesita un ángulo de conducción mínimo para arrancar |
| Zumbido desde la luminaria o la caja de pared | Estrés de la forma de onda excitando componentes acústicamente |
| Efecto fantasma cuando está apagado | Corriente de fuga a través del atenuador; puede necesitar una carga de fuga |
Una ruta de escape más que vale la pena conocer: los atenuadores modernos de fase adaptativa o universales incluyen circuitos de autodetección que prueban la impedancia de la carga al arrancar y cambian automáticamente entre modos de borde de avance y retroceso. Cuestan más, pero para proyectos de renovación con cargas mixtas eliminan mucho riesgo.
¿Qué tipo de regulador TRIAC ofrece mejor compatibilidad y rendimiento sin parpadeos para mis proyectos de ingeniería de iluminación?
La lección que nuestro equipo de ingeniería aprendió después de años exportando a mercados desde Japón hasta Alemania: los compradores que eligen solo por topología llaman con problemas; los compradores que eligen por emparejamientos probados no lo hacen.

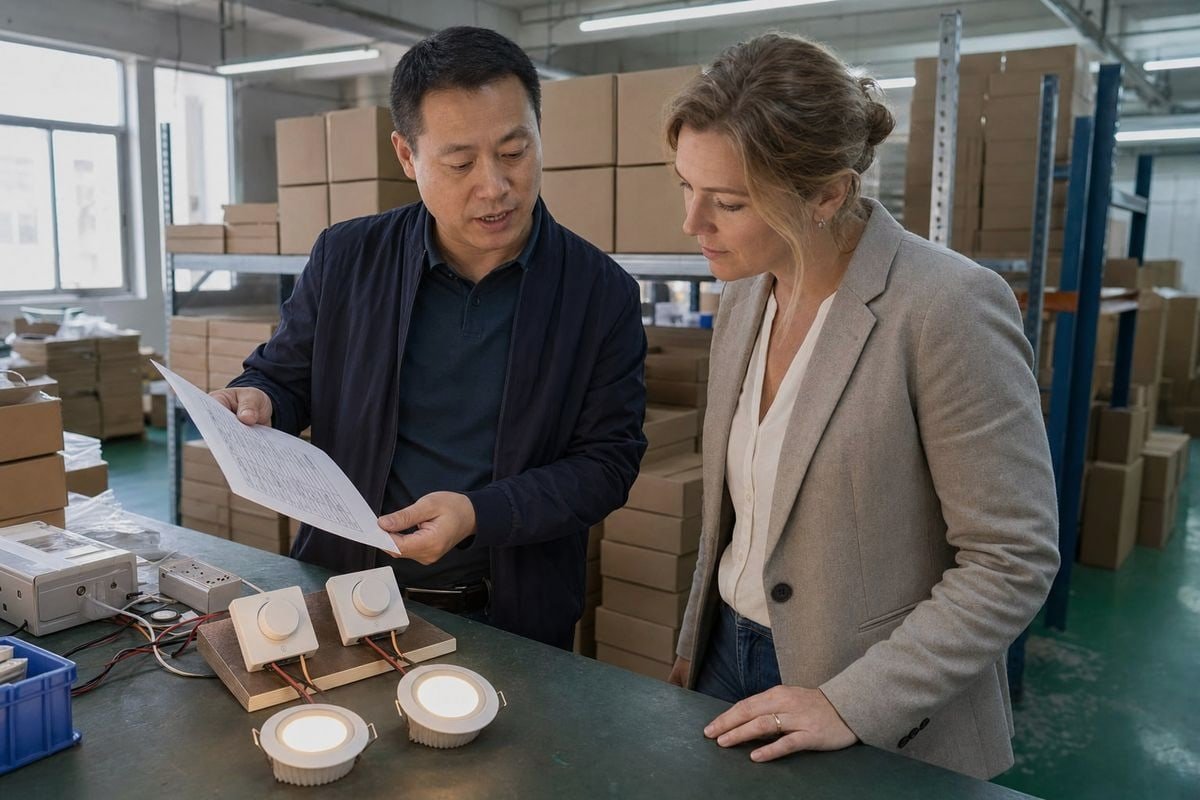

Para muchas instalaciones LED modernas, la atenuación de borde de retroceso puede proporcionar una operación suave y silenciosa, particularmente con drivers diseñados para control de fase inversa. Sin embargo, un driver LED compatible con TRIAC de borde de avance bien diseñado también puede ofrecer una atenuación excelente. La lista de compatibilidad probada del driver—no solo la topología del atenuador—debe determinar la selección.
Sé que esa respuesta se siente menos decisiva que “el borde de retroceso gana”. Pero es la respuesta que se sostiene bajo escrutinio técnico, y es la que protege tu presupuesto de proyecto. El borde de retroceso a menudo es más adecuado para muchos drivers LED modernos—no “generalmente mejor para LED” como regla absoluta. La diferencia en la redacción importa, porque la compatibilidad está determinada en última instancia por el diseño de entrada del driver.
Una guía práctica de selección por tipo de carga
| Tu carga | Enfoque de corte de fase recomendado |
|---|---|
| Incandescente / halógeno | Borde de avance; las cargas resistivas toleran bien el encendido abrupto |
| Drivers LED clasificados solo para fase de avance | Atenuador TRIAC de borde de avance de la lista probada del driver |
| Drivers LED clasificados para fase inversa / ELV | Atenuador de borde de retroceso, emparejado con la lista de compatibilidad |
| Cargas de transformadores electrónicos de bajo voltaje | Borde de retroceso; más suave con electrónica capacitiva |
| Transformadores magnéticos (MLV) | Borde de avance, verificado con el fabricante del transformador |
| Circuitos de renovación mixtos o desconocidos | Atenuador universal de fase adaptativa |
De dónde proviene realmente el rendimiento sin parpadeo
La atenuación sin parpadeo es una propiedad del sistema, no una propiedad del componente. El parpadeo y el zumbido LED generalmente se remontan a tres desajustes: el ángulo de conducción del atenuador en ajustes bajos cayendo por debajo de las necesidades del driver, la curva de atenuación del driver luchando contra la curva de salida del atenuador, y protección insuficiente contra corriente de irrupción o diseño de carga de fuga en el emparejamiento. Esta es la razón por la que publicamos combinaciones probadas para nuestros atenuadores y drivers TRIAC, y por la que recomendamos a los clientes solicitar pares de muestra antes de comprometer una cantidad de proyecto. Una prueba de muestra de veinte dólares ha salvado más de una licitación de una disputa de garantía.
También vale la pena observar dos tendencias. Los atenuadores TRIAC tradicionales siguen dominando las instalaciones de renovación y de presupuesto porque son familiares y económicos. Mientras tanto, los atenuadores inteligentes de nueva generación se están moviendo hacia arquitecturas digitales híbridas que permiten a los usuarios calibrar curvas de atenuación personalizadas mediante firmware, eliminando el recorrido muerto en la parte inferior del rango. Para empresas de ingeniería que especifican hoy con la vista puesta en el mañana, esa flexibilidad de firmware es un diferenciador genuino.
Conclusión
Borde anterior significa fase directa: el encendido se retrasa después de que comienza cada medio ciclo. Borde posterior significa fase inversa: el apagado ocurre antes de que termine cada medio ciclo. Los TRIAC suelen controlar la atenuación de borde anterior; los MOSFET suelen controlar la atenuación de borde posterior. Ninguno es inherentemente mejor para LED: la mejor opción es el método de corte de fase que la etapa de entrada de su controlador LED soporta específicamente. Combine pares probados, verifique los requisitos de carga mínima y su proyecto permanecerá sin parpadeos.
