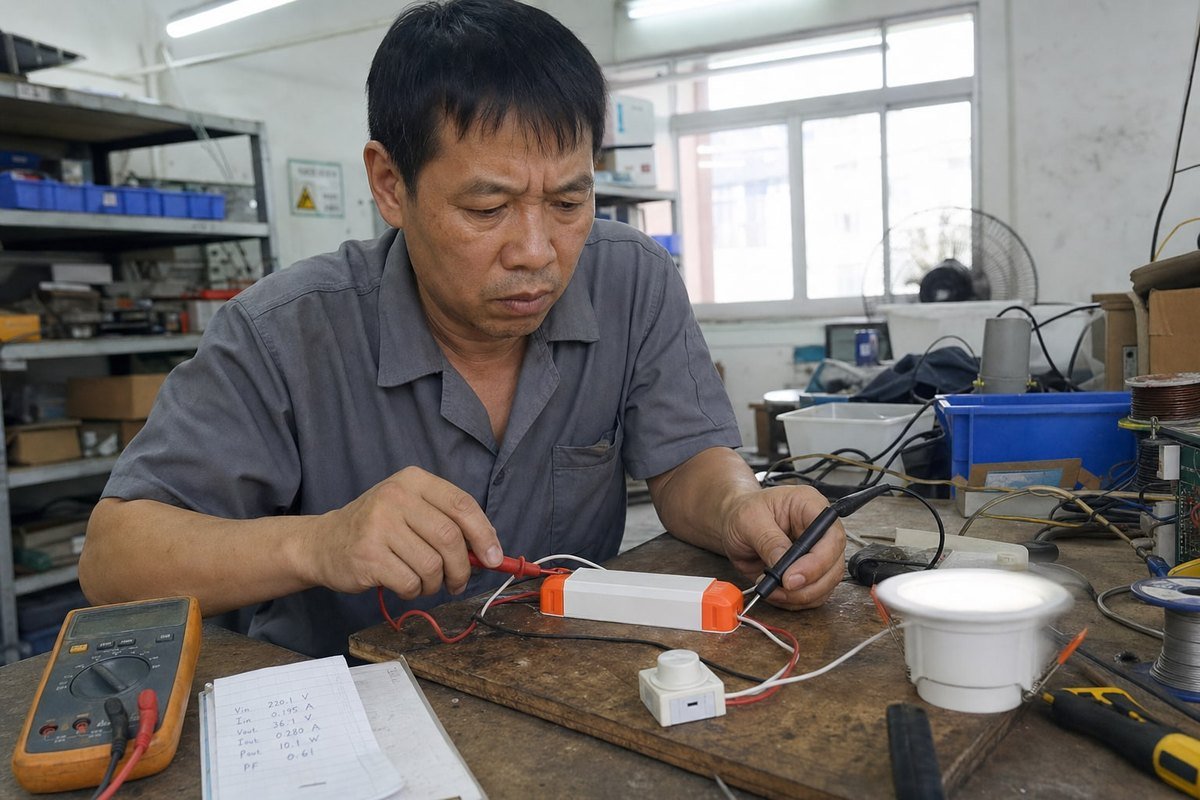

Warum flackern LED-Leuchten bei Verwendung von CC-TRIAC-Treibern?

Beschwerden über Flackern können ein Beleuchtungsprojekt schnell zum Scheitern bringen. LED-Leuchten, die mit CC-TRIAC-Treibern flackern, sind der häufigste Grund für Rücksendungen, den wir untersuchen. Das Frustrierende daran? Der Treiber funktioniert bei unseren Tests auf dem Prüfstand oft einwandfrei, flackert jedoch stark am Dimmer des Kunden. Genau diese Diskrepanz möchte ich hier näher beleuchten, damit Sie das Problem beheben können, bevor es Ihre Kunden erreicht.

LED-Leuchten flackern bei CC-TRIAC-Treibern, da Phasenanschnittdimmer für ohmsche Glühlampenlasten ausgelegt sind. Der niedrige LED-Strom fällt unter den Haltestrom des TRIACs, der Eingangskondensator lädt sich in Impulsen auf, und das Schwingen des EMI-Filters stört die erneute Auslösung – was dazu führt, dass sich der TRIAC entriegelt und der Treiber sichtbar neu startet.

Das ist die kurze Antwort. Wenn Sie jedoch beruflich LED-Treiber kaufen oder entwickeln, brauchen Sie mehr als nur eine Zusammenfassung. Lassen Sie mich Ihnen die Ursachen, die Abhilfemaßnahmen und die Tests erläutern, die wir durchführen, bevor ein Treiber unser Werk verlässt.

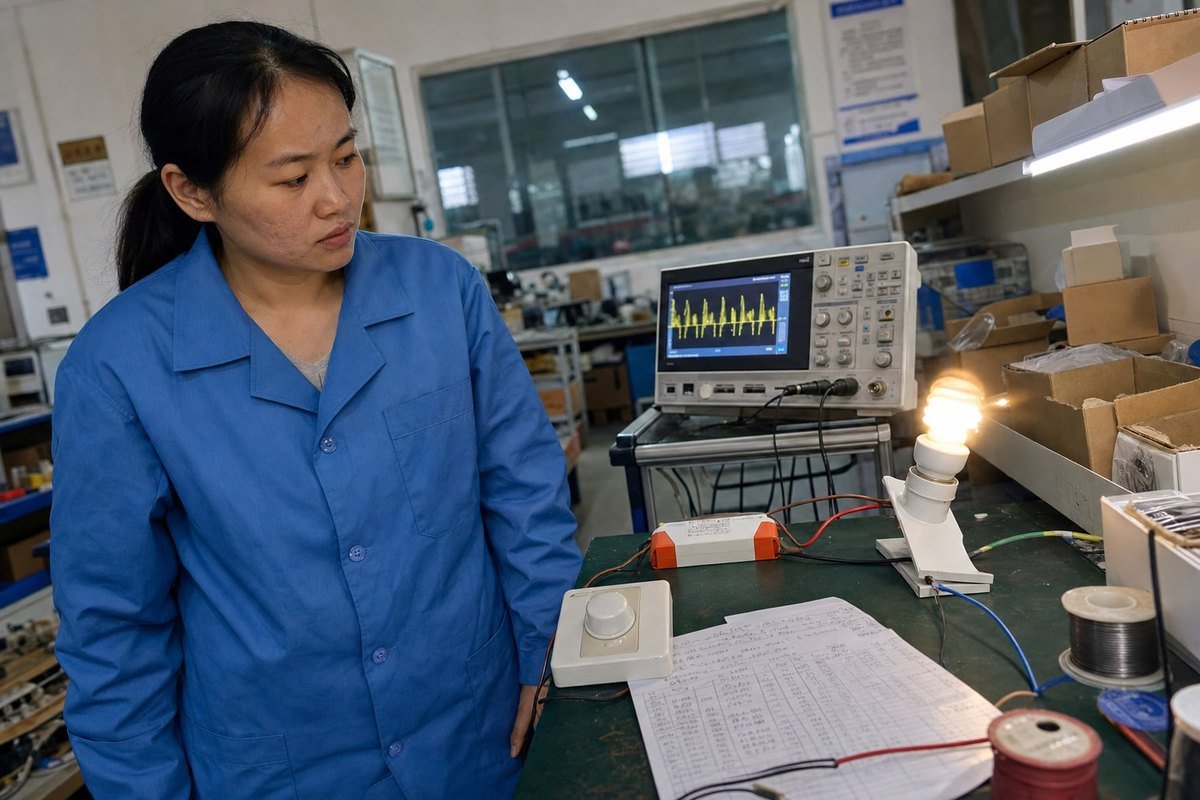

Was verursacht ein Flackern, wenn ich CC-Treiber mit TRIAC-Dimmern kombiniere?

Vor einigen Jahren schickte mir einer unserer französischen Einkäufer ein Video, in dem ein Downlight mit einer Helligkeit von 20% flackerte. Die Leuchte war in Ordnung. Der Treiber war in Ordnung. Das Problem lag in der Kopplung, und diese Geschichte wiederholt sich wöchentlich in unserem Support-Posteingang.

Das Flackern entsteht, weil der TRIAC-Dimmer einen kontinuierlichen Einschalt- und Haltestrom benötigt, um leitend zu bleiben, während ein Konstantstromtreiber gepulsten, kapazitiven Strom bezieht. Wenn die Stromaufnahme des Treibers unter den Halteschwellenwert fällt, wird der TRIAC mitten im Zyklus ausgeschaltet, der Treiber verliert die Stromversorgung, startet neu, und die LED blinkt sichtbar.

Die Ursache des Problems liegt in einer Kommunikationsstörung zwischen zwei Geräten, die auf unterschiedlichen Annahmen basieren. Ein TRIAC-Dimmer arbeitet mit Phasenanschnittdimmung: Er schneidet einen Teil jeder Wechselstrom-Halbwelle ab und leitet den Rest an die Last weiter. Ein Glühfaden ist rein ohmsch, sodass er in dem Moment, in dem der TRIAC zündet, einen gleichmäßigen Strom zieht. Der TRIAC rastet ein und bleibt über seinem Haltestrom ¹, und alles funktioniert.

Ein Konstantstrom-LED-Treiber verhält sich ganz anders als ein Glühfaden. Er gleichrichtet den getakteten Wechselstrom und lädt einen Eingangskondensator ² in kurzen Impulsen und regelt anschließend einen konstanten Strom für die LED-Kette. Zwischen diesen Ladeimpulsen kann der vom Dimmer gemessene Strom auf nahezu null absinken.

Der Schritt-für-Schritt-Flimmermechanismus

1. Der Dimmer unterbricht die Wellenform und löst den TRIAC aus.
2. Der Eingangskondensator des Treibers zieht einen starken Einschaltstromspitzenwert auf.
3. Der Strom fällt dann unter den Haltestrom des TRIACs.
4. Der TRIAC löst vorzeitig aus oder wird innerhalb desselben Halbzyklus unregelmäßig erneut ausgelöst.
5. Die interne Versorgungsspannung des Treibers fällt ab, der Steuer-IC wird zurückgesetzt und der Ausgangsstrom sinkt.
6. Die LED blinkt oder pulsiert – oft als sichtbarer Stroboskopeffekt.

Nebenfaktoren, die wir im Labor beobachten

Abgesehen von der grundlegenden Fehlanpassung zwischen Halte- und Betriebsstrom führen unsere Ingenieure das Flackern regelmäßig auf folgende sekundäre Ursachen zurück:

Modern TRIAC-dimmbare Konstantstromtreiber—einschließlich der von uns hergestellten Kompaktgeräte—beheben diese Probleme durch aktive Entlüftungskreise und gedämpfte EMI-Filterung ³, sowie eine auf unterbrochene Wellenformen abgestimmte Phasenerkennungslogik. Doch selbst der beste Treiber kann nicht jeden Dimmer reparieren, was uns zum Thema Kompatibilität bringt.

Wie kann ich kompatible TRIAC-Dimmer auswählen, um ein Flackern in meinen CC-LED-Treiber-Designs zu vermeiden?

Fragen zur Kompatibilität stehen bei den technischen Gesprächen, die ich mit Käufern führe, im Vordergrund. Wenn wir Treiber nach Europa liefern, fragen wir immer nach, welche Dimmermarken im Projekt vorgegeben sind – denn die Kompatibilität mit den Dimmern ist für den Erfolg entscheidender als jede einzelne Treiber-Spezifikation.

Wählen Sie Dimmer aus der vom Hersteller Ihres Treibers geprüften Kompatibilitätsliste aus, passen Sie die Leading-Edge- bzw. Trailing-Edge-Topologie an die Bauart des Treibers an, vergewissern Sie sich, dass der Dimmer für LED-Lasten ausgelegt ist, und stellen Sie sicher, dass die Leistung der angeschlossenen LEDs problemlos innerhalb des Mindest- und Höchstlastbereichs des Dimmers liegt.

Nicht alle Phasenanschnittdimmer verhalten sich gleich, und der erste Unterschied, den Sie verstehen müssen, ist der zwischen Vorlauf- und Nachlaufanschnitt.

Vorwärtsphase vs. Rückwärtsphase: Kennen Sie Ihre Topologie

Vorlaufdimmer (Leading-Edge, TRIAC-basiert) unterbrechen den Anfang jeder Halbwelle. Die Spannung schaltet abrupt ein, was dazu führt, dass Einschaltspitzen ⁴ und können ein Schwingen des EMI-Filters auslösen. Dimmer mit umgekehrter Phasenerkennung (Trailing-Edge, MOSFET-basiert) schneiden das Ende des Halbzyklus ab. Die Spannung steigt sanft an, was für kapazitive Treibereingänge schonender ist – allerdings kann ein Treiber, der auf Vorwärtsphasenerkennung abgestimmt ist, ein Signal mit umgekehrter Phase möglicherweise völlig falsch interpretieren.

Eine praktische Checkliste für die Auswahl

Aufgrund unserer Erfahrungen im Export empfehle ich Käufern wie Ihnen folgende Vorgehensweise:

1. Beginnen Sie mit der Kompatibilitätsliste. Wir testen unsere Treiber mit gängigen Dimmermodellen und veröffentlichen die Ergebnisse. Ein getestetes Paar macht das Rätselraten weitgehend überflüssig.
2. Überprüfen Sie die LED-Leistung des Dimmers. Bei herkömmlichen Glühlampen-Dimmern wird häufig eine Mindestlast von 25 W bis 60 W angegeben. Drei 8-W-LED-Leuchten erfüllen diese Anforderung möglicherweise nicht.
3. Reduzieren Sie die Leistung des Dimmers bei LED-Lasten. Ein Dimmer für 400-W-Glühlampen kann aufgrund von Einschaltspitzen oft nur etwa 10% dieser Leistung in LED-Wattzahl bewältigen.
4. Passen Sie die Topologie an. Bitte klären Sie, ob Ihr Treiber eine Vorwärtsphase erwartet oder Signale mit umgekehrter Phase ⁵ bevor Sie die Wandsteuerung festlegen.
5. Fragen Sie nach der Dimmkurve. Ein Treiber und ein Dimmer mit nicht aufeinander abgestimmten Kennlinien flackern zwar möglicherweise nicht, dimmen jedoch schlecht – mit einem toten Bereich im oberen Bereich und einem plötzlichen Abschaltpunkt im unteren Bereich.

Noch ein Tipp aus unserer Fertigung: Wenn bei einem Projekt verschiedene Leuchtentypen an einem Dimmkreis angeschlossen sind, testen Sie die gesamte gemischte Last und nicht jede Leuchte einzeln. Wechselwirkungen zwischen den Treibern auf derselben Phasenabschneide-Leitung verursachen ein Flackern, das bei Tests einzelner Leuchten niemals auffällt.

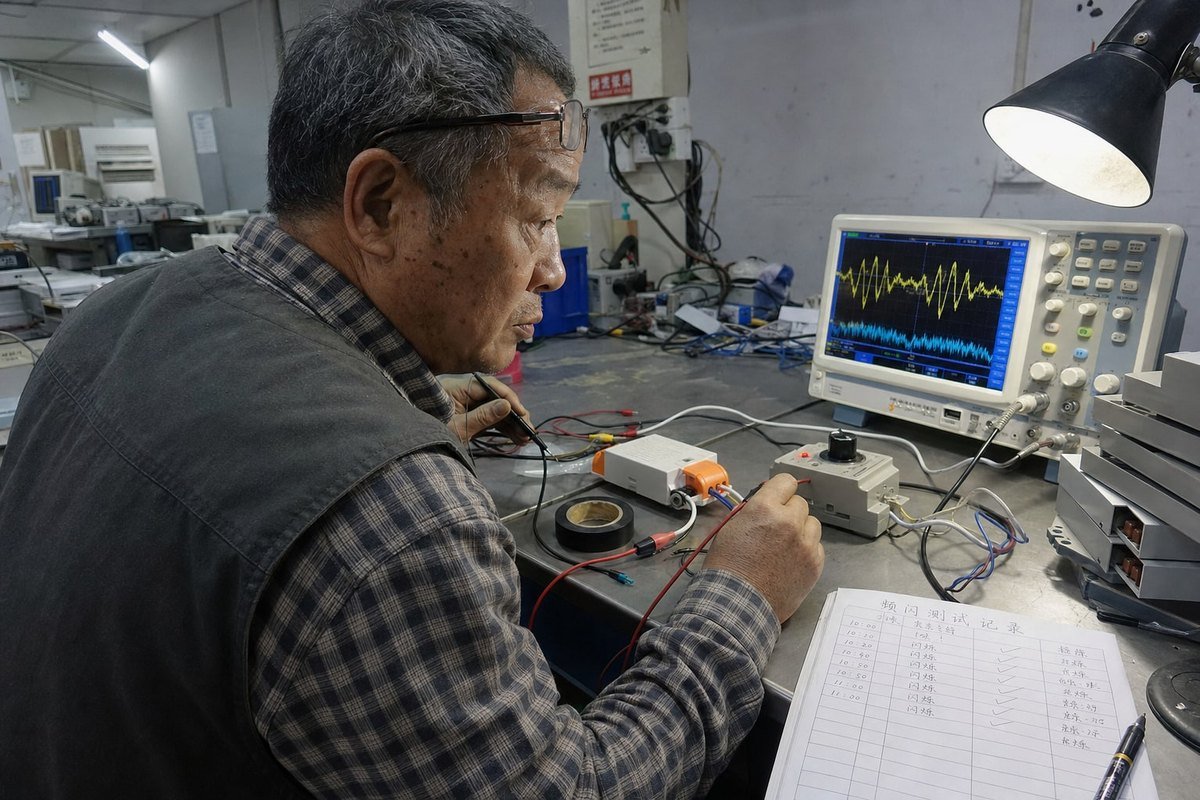

Welche Mindestlast- oder Haltestromwerte sollte ich überprüfen, um ein Flackern zu vermeiden?

Bei jedem Treiberentwurf müssen wir einen Kompromiss abwägen: Wie viel Entlastungsstrom soll fließen? Ist er zu gering, fällt der TRIAC bei geringer Dimmung aus. Ist er zu hoch, leidet der Wirkungsgrad und der Treiber wird heiß. Genau diese Balance zu finden, macht die Entwicklung von CC-TRIAC-Treibern so schwierig.

Stellen Sie sicher, dass die Gesamtlast der LEDs die Mindestlastanforderung des Dimmers erfüllt, dass der Eingangsstrom des Treibers bei allen Leitwinkeln über dem Haltestrom des TRIACs bleibt und dass die Ableitungsschaltung den Verriegelungsstrom während der kritischen Millisekunden nach dem Zünden des TRIACs aufrechterhält.

Zwei miteinander verbundene, aber unterschiedliche Stromschwellenwerte bestimmen das Verhalten des TRIAC, und ihre Verwechslung führt zu Konstruktionsfehlern.

Einschaltstrom vs. Haltestrom

Der Verriegelungsstrom ist der Strom, den der TRIAC unmittelbar nach der Auslösung benötigt, um nach dem Ende des Gate-Impulses im leitenden Zustand zu bleiben. Der Haltestrom ist der geringere Wert, den er während der gesamten Leitzeit benötigt, um im leitenden Zustand zu bleiben. Die Spezifikationen für Verriegelungs- und Haltestrom variieren je nach TRIAC-Modell ⁶, doch typische Werte reichen von einigen Milliampere bis zu über 50 mA. Eine Glühlampe überschreitet beide Werte augenblicklich. Ein gedimmter LED-Treiber kann bei beiden ausfallen – ein Latching-Fehler führt unmittelbar nach der Auslösung zu Ausfällen, während ein Holding-Fehler später im Halbzyklus zu einem vorzeitigen Ausfall führt.

Die Mathematik, auf die es bei niedrigen Dimmwerten ankommt

Das Flackern verstärkt sich bei starker Dimmung aus einem einfachen energetischen Grund. Bei einem kurzen Leitwinkel erhält der Treiber nur einen kleinen Ausschnitt aus jeder Halbwelle. Weniger Energie pro Zyklus bedeutet einen geringeren durchschnittlichen Eingangsstrom – und genau dann ist die Wahrscheinlichkeit am größten, dass der TRIAC seinen Haltestrom verliert. Aus diesem Grund ist das charakteristische Symptom einer Fehlanpassung eine Instabilität unterhalb einer Helligkeit von etwa 20%, während die volle Helligkeit einwandfrei erscheint.

Warum „Active Bleeders“ die Spielregeln verändert haben

Ältere Konstruktionen verwendeten einen festen ohmschen Ableiter, der bei jeder Dimmstufe Leistung verschwendete. Unsere aktuellen Konstruktionen nutzen aktive Ableiterschaltungen, die nur während des kritischen Zeitfensters nach der TRIAC-Zündung und bei niedrigen Leitungswinkeln zusätzlichen Strom ziehen. Eine Lektion, die wir auf die harte Tour gelernt haben: Das Timing des Ableiters driftet mit der Temperatur. Ein Treiber, der einen Kalttest auf dem Prüfstand besteht, kann nach dreißig Minuten in einer warmen Deckenleuchte flackern. Wir unterziehen Treiber nun vor der Freigabe eines Dimmdesigns einem Dauertest bei erhöhter Temperatur, da die thermische Drift im Ableiter eine der heimtückischsten Flackerkellen in der Praxis ist.

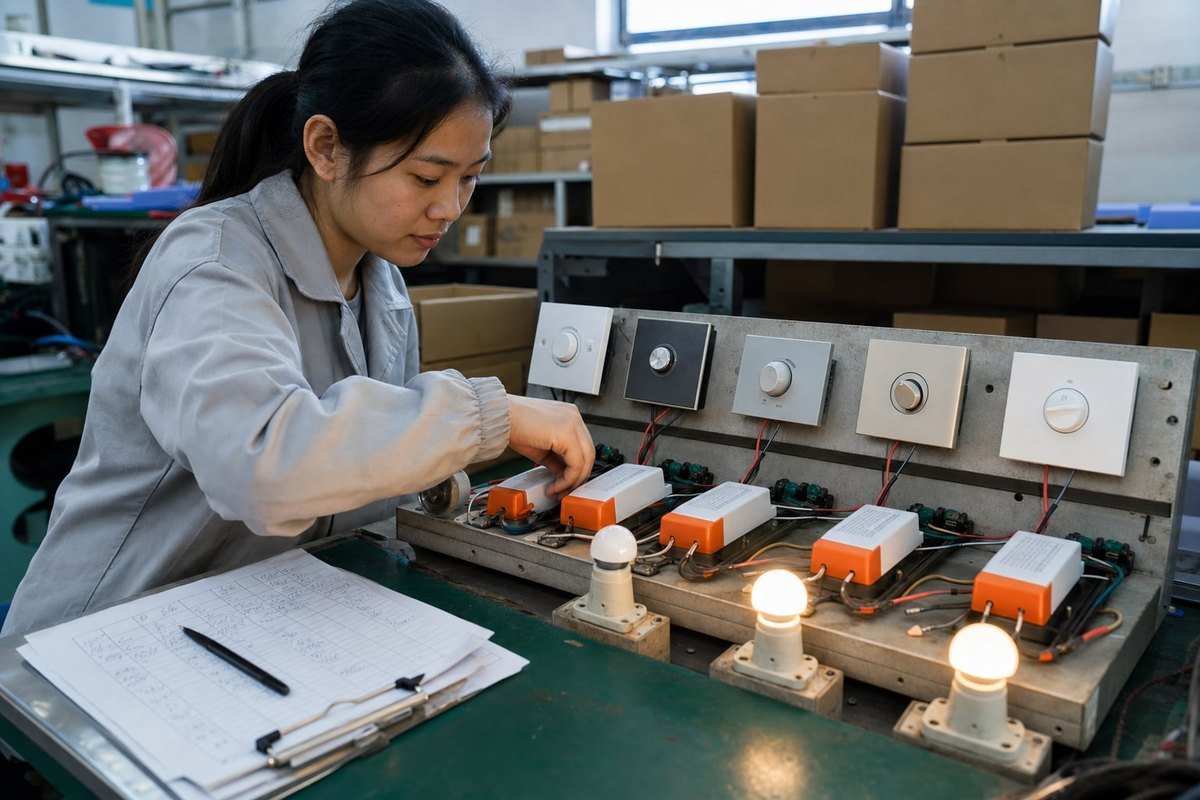

Wie kann ich vor der Serienfertigung Flackern testen und Fehler beheben?

Ein Kunde fragte mich einmal, warum wir auf einem vollständigen Dimmer-Durchlauf-Test bestehen, obwohl das Muster in seinem Büro “bereits funktioniert” habe. Zwei Monate später traf seine Seriencharge vor Ort auf eine andere Dimmermarke – und unsere Durchlaufdaten retteten das Projekt. Tests vor der Serienfertigung sind eine kostengünstige Versicherung.

Prüfen Sie jedes Treiber-Dimmer-Paar über den gesamten Dimmbereich hinweg mit einem Oszilloskop für den Eingangsstrom und einem Flicker-Messgerät für die Lichtleistung. Vergewissern Sie sich, dass bei minimaler Dimmstufe eine stabile Verriegelung vorliegt, überprüfen Sie das Aufwärmverhalten, testen Sie verschiedene Dimmermarken und stellen Sie sicher, dass es bei keinem Leitungswinkel zu Neustarts aufgrund von Störungen kommt.

Ich möchte Ihnen den Arbeitsablauf vorstellen, den wir in unserem Qualitätskontrolllabor befolgen – angepasst, damit Sie ihn vor der Freigabe einer Produktionscharge durchführen können.

Ein siebenstufiges Testprotokoll für die Vorproduktion

1. Teste genau diese Kombination aus. Testen Sie das jeweilige Dimmermodell, das Treibermodell und die LED-Last, die im Projekt zum Einsatz kommen sollen. Ersatzteile verschleiern Probleme.
2. Durchlaufen Sie den gesamten Dimmbereich langsam. Fahren Sie von 100% über einen Zeitraum von 30 Sekunden auf den Mindestwert ab. Achten Sie auf Flimmern, Blinken oder tote Zonen – insbesondere im unteren Viertel des Hubwegs.
3. Bestimmen Sie den Bereich des Eingangsstroms. Setze ein Stromsonde ⁷ am Wechselstrom-Eingang. Achten Sie auf ein vorzeitiges TRIAC-Aus (Stromabfall in der Mitte des Halbzyklus) sowie auf eine doppelte Auslösung, die durch Schwingungen in der EMI-Filterung verursacht wird.
4. Messen Sie das Lichtflackern direkt. Verwenden Sie ein Flimmermessgerät oder eine Hochgeschwindigkeitskamera, um den Flimmeranteil in Prozent zu ermitteln, und Flimmerindex ⁸ bei verschiedenen Dimmstufen. Der stroboskopische Effekt kann für das bloße Auge unsichtbar sein, für eine Kamera oder empfindliche Personen jedoch deutlich erkennbar.
5. Führen Sie einen thermischen Einweichvorgang durch. Lassen Sie das Gerät mindestens eine Stunde lang bei minimaler Helligkeit in einem Gehäuse bei realistischer Umgebungstemperatur laufen. Überprüfen Sie die Stabilität im warmen Zustand erneut.
6. Testen Sie die minimale und maximale Anzahl an Prüfvorrichtungen. Ein Treiber an einem Dimmer verhält sich anders als zehn. Testen Sie beide Extreme des geplanten Schaltkreises.
7. Überprüfen Sie den ausgeschalteten Zustand. Vergewissern Sie sich bei vollständig ausgeschaltetem Dimmer, dass die LED dunkel bleibt. Geisterbilder oder periodisches Blinken deuten auf einen Leckstrom hin, der den Kondensator des Treibers langsam auflädt und einen Neustartzyklus auslöst.

Die Symptome deuten darauf hin

Unterschiedliche Flackermuster deuten auf unterschiedliche Ursachen hin. Ein Flackern, das nur in der Nähe der minimalen Helligkeit auftritt, deutet in der Regel auf eine Fehlanpassung zwischen Haltestrom und Dimmbereich hin – nicht auf die Verkabelung. Ein Flackern auf allen Helligkeitsstufen lässt auf eine Topologiefehlanpassung oder Filteroszillation schließen. Ein Blinken bei ausgeschaltetem Dimmer deutet auf einen Leckstrom hin. Ein Flackern nach dem Aufwärmen deutet auf eine thermische Drift hin. Und vergessen Sie nicht, das Gesamtbild zu betrachten: Manches Flackern vor Ort lässt sich auf Spannungsschwankungen, lose Neutralleiterverdrahtung oder gemeinsam genutzte Stromkreise mit AFCI-/GFCI-Schutzschaltern zurückführen, die auf harmonische Störungen reagieren. Schließen Sie diese Ursachen aus, bevor Sie dem Treiber-Dimmer-Paar die Schuld geben.

Abschluss

Ein Flackern bei CC-TRIAC-Treibern ist selten auf einen LED-Defekt zurückzuführen. Es handelt sich vielmehr um eine Inkompatibilität zwischen Dimmer und Treiber, die Sie durch eine auf die Topologie abgestimmte Auslegung, ein „Bleeder“-bewusstes Design und konsequente Tests vor der Serienfertigung verhindern können. Wenn Sie Hilfe bei der Auswahl passender Treiber und Dimmer für Ihr nächstes Projekt benötigen, stellt Ihnen unser Team bei boqi gerne unsere Kompatibilitätsdaten zur Verfügung.
