Il est parfois difficile de faire la différence entre tous ces types de drivers LED, surtout en matière de variation d'intensité.
Un variateur LED à tension constante 0–10 V fournit une tension de sortie stable de 12 V ou 24 V et utilise un signal analogique 0–10 V pour régler la luminosité, ce qui le rend idéal pour les bandes LED et les luminaires linéaires.
Le choix du bon ballast peut faire toute la différence dans la réussite de votre projet d’éclairage. Si vous ne savez pas exactement ce qu’est un ballast à tension constante 0–10 V, ni en quoi il se distingue des autres modèles, cet article est fait pour vous. Je vais vous expliquer en quoi il consiste, comment il fonctionne et comment choisir celui qui correspond le mieux à vos besoins.

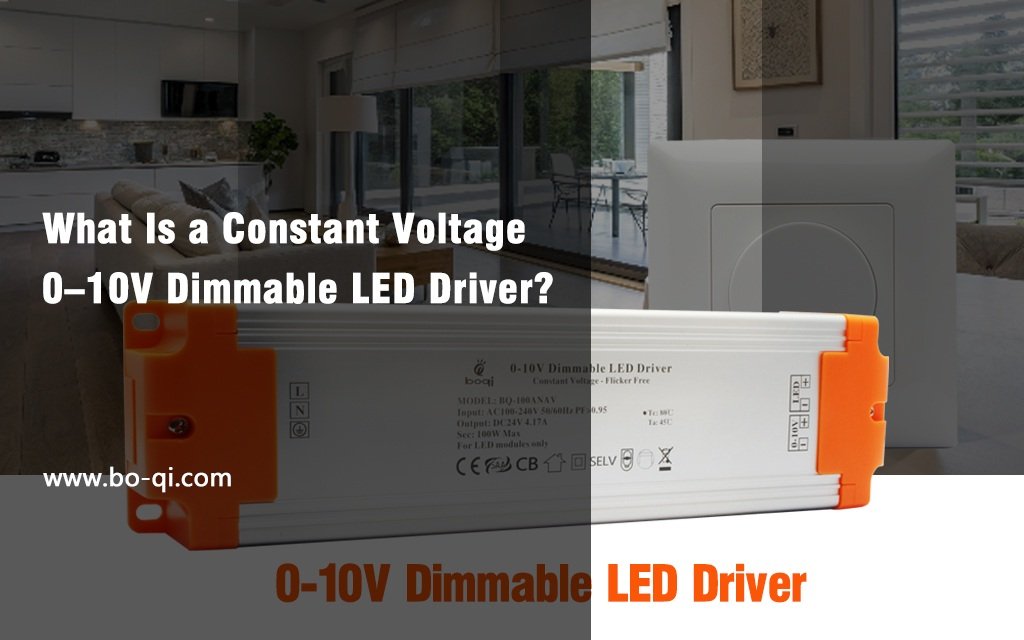

Qu'est-ce qu'un circuit d'alimentation LED à tension constante de 0 à 10 V ?
Beaucoup de gens confondent tension constante les drivers à courant constant, en particulier lorsque la gradation entre en jeu.
Un driver LED à tension constante 0–10 V délivre une tension continue fixe (par exemple 12 V ou 24 V) et ajuste l'intensité du courant pour réguler la luminosité en fonction d'un signal analogique de 0 à 10 V.
Comment ça marche, en termes simples
Les alimentations à tension constante sont conçues pour les LED qui intègrent déjà une résistance de limitation de courant ou un circuit intégré. L'alimentation ne régule pas directement le courant : elle maintient une tension constante et permet au luminaire de prélever autant de courant que nécessaire, dans les limites de la puissance de sortie nominale.
Lorsqu'il est nécessaire de régler l'intensité lumineuse, un Signal de commande 0–10 V est utilisé. Ce signal ne transporte pas de courant ; il indique simplement au conducteur l'intensité lumineuse souhaitée.
| Paramètre | Circuit d'attaque à tension constante |
|---|---|
| Tension de sortie | Tension fixe (par exemple 12 V, 24 V) |
| Courant de sortie | Variable, jusqu'à la valeur nominale maximale |
| Signal de gradation | Analogique 0–10 V |
| Applications | Bandes LED, signalétique, éclairage de bar |
En résumé, ce type de circuit d'attaque est idéal pour les systèmes dans lesquels les charges LED fonctionnent déjà à une tension spécifique.
Comment fonctionne la gradation 0-10 V avec des variateurs à tension constante ?
On pourrait facilement croire que la tension 0–10 V revient au même que la gradation par PWM ou par TRIAC, mais ce n'est pas le cas.
La gradation 0–10 V fonctionne en envoyant un signal analogique au variateur. Le niveau de tension compris entre 0 V et 10 V indique au variateur la quantité de courant à laisser passer, ce qui permet de modifier la luminosité de la LED.
Explication étape par étape
Voici ce qui se passe lorsque l'on utilise un régulateur 0-10 V :
- À 10 V, le pilote affiche Luminosité du 100%
- À 5 V, la luminosité chute à environ 50%
- À 1 V, la luminosité est très faible, souvent autour de 10%
- À 0 V, selon le pilote, les LED peuvent s'allumer désactivé ou séjourner à luminosité minimale
Il existe deux types de systèmes 0–10 V : évier et source. La plupart des contrôleurs LED modernes sont de type « sinking » 0–10 V, ce qui signifie qu’ils prélèvent la tension de commande sur la source interne du driver.
Ce signal analogique est isolé du réseau électrique ; il s'agit donc d'un moyen sûr et exempt d'interférences électromagnétiques de contrôler la luminosité dans les systèmes d'éclairage commerciaux et architecturaux.
Tension constante ou courant constant : quelle est la différence ?
C'est l'un des points qui prêtent le plus souvent à confusion lors du choix des alimentations pour LED.
Les alimentations à tension constante maintiennent une tension fixe et sont idéales pour les bandes LED ; les alimentations à courant constant maintiennent un courant fixe et sont utilisées pour des LED individuelles ou des modules.
Lequel choisir ?
Voici une petite comparaison pour y voir plus clair :
| Fonctionnalité | Tension constante | Courant constant |
|---|---|---|
| Tension de sortie | Fixe (par ex. 12 V/24 V) | Variable |
| Courant de sortie | Variable | Fixe (par exemple : 350 mA, 700 mA) |
| Cas d'utilisation | Bandes et barres LED | Projecteurs, LED COB |
| Variation d'intensité | Souvent 0–10 V/PWM | Souvent 0–10 V, DALI |
| Complexité de la conception | Simple | Nécessite un ajustement minutieux du courant |
Si vous utilisez des bandes LED ou des éclairages linéaires déjà régulés en tension, les alimentations à tension constante s’imposent naturellement. Pour les modules LED haute puissance, vous aurez besoin d’une alimentation à courant constant.
Quelles sont les applications idéales pour les pilotes à tension constante 0–10 V ?
De nombreux projets d'éclairage recourent à des systèmes à tension constante, notamment lorsque la flexibilité et l'évolutivité sont des critères importants.
Les bandes LED, les éclairages muraux linéaires et les éclairages architecturaux en corniche sont parfaitement adaptés aux variateurs à tension constante 0–10 V en raison de leurs besoins en tension constants et de leur facilité de câblage.
Pourquoi ces applications fonctionnent-elles si bien ?
Ces systèmes d'éclairage intègrent déjà des mécanismes de limitation de courant, ce qui signifie que le driver doit simplement fournir la tension adéquate. C'est là que les drivers à tension constante prennent tout leur sens.
| Application | Pourquoi ça colle |
|---|---|
| Éclairage par bandes LED | Tension uniforme, évolutif |
| Éclairage sous les placards | Profil discret, câblage simple |
| Éclairage en niche | Gradation progressive architecturale |
| Éclairage des rayons dans le commerce de détail | Compatibilité élevée avec les contrôleurs |
| Signalétique / Panneaux rétroéclairés | Rentable pour les installations de grande envergure |
La gradation 0–10 V offre aux installateurs et aux concepteurs un contrôle précis de la luminosité, sans recourir à des protocoles numériques complexes.
Structure interne du circuit et comportement de gradation ?
On nous demande souvent ce qui se passe réellement à l'intérieur de ces haut-parleurs.
Un variateur à tension constante de 0 à 10 V utilise un étage de puissance régulé et un circuit de commande de variation qui convertit le signal de 0 à 10 V en modulation d'impulsions en largeur (PWM) ou en commande de courant analogique.
Un aperçu des coulisses du circuit
À l'intérieur d'un variateur BOQI 0-10 V classique, vous trouverez :
- Étage de conversion CA-CC – Convertit le courant alternatif du réseau en courant continu basse tension
- Boucle de régulation de tension – Maintient une tension de sortie de 12 V ou 24 V, quelle que soit la charge
- Circuit de commande 0–10 V – Lit un signal analogique et le transmet à :
- Générateur PWM – Module la fourniture d'énergie vers la charge LED
- Ou Boucle de gradation analogique – Réduit le courant tout en maintenant la tension stable
Selon leur conception, certains pilotes convertissent le signal analogique en PWM en interne. D'autres règlent directement le courant de sortie. Dans les deux cas, la tension de sortie reste fixe, tandis que la luminosité est contrôlée en limitant le courant.
Cette conception permet d'éviter le scintillement et garantit des transitions de variation plus fluides, notamment lorsqu'elle est associée à des charges LED compatibles.
Guide de câblage pour les variateurs à tension constante 0–10 V ?
Un câblage incorrect est l'une des causes les plus courantes des problèmes de variation d'intensité lumineuse.
Raccordez la sortie CC à la charge LED et connectez les fils de signal 0–10 V au variateur ; veillez à respecter la polarité pour éviter tout dysfonctionnement.
Étapes de base du câblage
- Entrée secteur CA – Raccorder la phase et le neutre du réseau électrique
- Sortie CC – Respectez la polarité (V+ vers le pôle + de la LED, V– vers le pôle – de la LED)
- Entrée de signal 0–10 V – Reliez les bornes DIM+ et DIM– au contrôleur
| Type de fil | Fonction |
|---|---|
| L / N | Entrée CA |
| V+ / V– | Sortie CC |
| DIM+ / DIM– | Entrée de signal 0–10 V |
Vérifiez toujours la compatibilité de tension avec la bande LED. Par exemple, une bande LED de 24 V doit être alimentée par un driver de 24 V.
Quels sont les principaux avantages des pilotes à tension constante 0-10 V de boqi ?
Il ne s'agit pas seulement de fonctionnalité, mais aussi de performances, de fiabilité et de facilité d'intégration.
Les variateurs BOQI sont réputés pour leur grande compatibilité, leur variation en douceur et leur solide qualité de fabrication, sans oublier leur grande flexibilité de personnalisation pour répondre aux besoins spécifiques de chaque projet.
Pourquoi je recommande les pilotes boqi
Nous avons travaillé d'arrache-pied pour développer des pilotes qui :
- Compatible avec une spécialisation en Variateurs 0–10 V comme Lutron, Leviton, Philips
- Sans scintillement à faible intensité lumineuse
- Personnalisable en termes de tension de sortie, de puissance et de courbes de variation d'intensité
- Fiable en cas de variations de température et de surtensions
- Stable même lorsque la charge varie
Notre objectif est de réduire les taux de défaillance, de faciliter l'installation et de donner aux ingénieurs l'assurance d'une performance à long terme.
Puissances nominales types et options de personnalisation ?
Une solution unique convient rarement à tous les cas de figure, surtout dans le domaine de l'éclairage professionnel.
boqi propose des alimentations 12 V et 24 V dans des puissances courantes telles que 60 W, 100 W et 240 W, ainsi que des profils de sortie personnalisés adaptés à votre installation LED.
Modèles courants et éléments que nous personnalisons
| Modèle | Tension de sortie | Puissance maximale |
|---|---|---|
| BQ-020ANPV | 12V / 24V | 20W |
| BQ-030ANPV | 12V / 24V | 30W |
| BQ-040ANPV | 12V / 24V | 40W |
| BQ-060ANPV | 12V / 24V | 60W |
| BQ-075ANPV | 12V / 24V | 75W |
| BQ-075ANAV | 12V / 24V | 75W |
| BQ-100ANAV | 12V / 24V | 100W |
| BQ-150ANAV | 12V / 24V | 150W |
| BQ-200ANAV | 12V / 24V | 200W |
| BQ-240ANAV | 12V / 24V | 240W |
Nous pouvons régler :
- Tension de sortie (par exemple : 15 V, 36 V, 48 V)
- Dimensions du boîtier ou indice d'étanchéité
- Temporisation au démarrage et temps de réponse de la gradation
- Type de connecteur (borne à vis, fils de raccordement, etc.)
Cela vous permet d'adapter parfaitement votre système d'éclairage, qu'il s'agisse de rayonnages de magasin, de façades architecturales ou de rétroéclairage industriel.
Conseils de dépannage en cas de problèmes de performance liés à la gradation ?
Même le meilleur pilote peut rencontrer des problèmes si les réglages ne sont pas adaptés.
En cas de scintillement, de zones d'ombre ou d'absence de réponse à la variation d'intensité avec votre variateur 0–10 V, vérifiez le câblage, la compatibilité du variateur et la charge des LED.
Problèmes courants et solutions
| Problème | Cause possible | Fixer |
|---|---|---|
| Pas de variation d'intensité | Variateur non compatible | Utiliser un type à courant absorbé de 0 à 10 V |
| Scintillement | Bruit de signal ou surcharge | Utilisez des câbles blindés ou réduisez la charge |
| Zone morte proche de 0 V | Limites de conception du pilote | Régler le niveau de gradation minimum ou utiliser une courbe personnalisée |
| Le variateur n'atteint pas la luminosité maximale | Chute de tension dans le câblage | Raccourcissez le fil ou utilisez un fil de section plus épaisse |
Vérifiez toujours le type de variateur. Beaucoup de gens utilisent à tort des variateurs DALI ou TRIAC avec des alimentations 0–10 V, ce qui ne fonctionne pas.
Pourquoi choisir boqi pour vos besoins en matière de gradation à tension constante ?
Il existe de nombreux fournisseurs, mais rares sont ceux qui comprennent réellement les besoins de votre projet.
boqi bénéficie de la confiance des professionnels de l'éclairage du monde entier grâce à ses variateurs stables, à son service d'assistance réactif et à ses options de personnalisation flexibles, qui vous permettent de respecter les délais et le budget de votre projet.
Pourquoi choisir Boqi ?
Nous avons fourni des solutions OEM et sur mesure à des centaines de marques d’éclairage à travers le monde. Des installations architecturales au Canada aux systèmes d’éclairage de rayonnages à grande échelle en Europe, boqi a aidé les ingénieurs à simplifier la mise en place de leurs systèmes de gradation sans compromettre la qualité.
Conclusion
Les alimentations LED à tension constante et à intensité variable de 0 à 10 V constituent un choix fiable pour un contrôle flexible et sans scintillement de l'éclairage, en particulier lorsqu'elles sont associées à la technologie éprouvée de BOQI.
