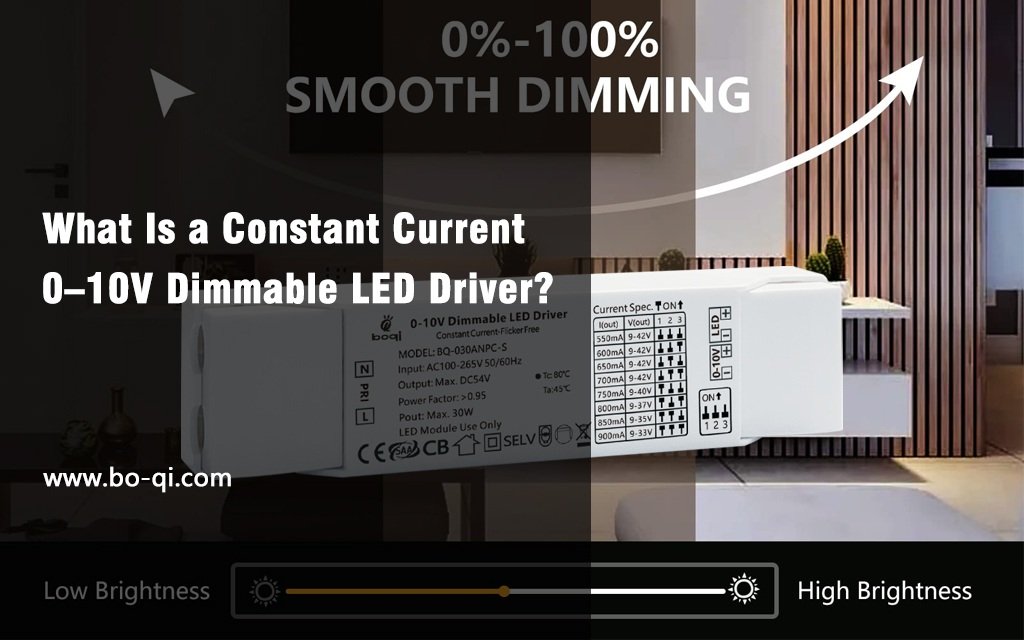

Was ist ein Konstantstrom-0–10V-dimmbarer LED-Treiber?

Viele LED-Beleuchtungsprojekte kämpfen mit inkonsistenter Helligkeit, Flackern oder schlechter Kompatibilität. Die Ursache? Eine Diskrepanz zwischen Treibertyp und Dimm-Methode.

Ein Konstantstrom-0–10V-dimmbarer LED-Treiber ist ein Netzteil, das einen festen Ausgangsstrom liefert und die Helligkeit basierend auf einem Niederspannungs-Analogsignal zwischen 0 und 10 Volt anpasst.

Wenn Sie kommerzielle LED-Beleuchtung bauen oder kaufen, hilft das Verständnis, wie dieser Treiber funktioniert – und wo er eingesetzt wird –, kostspielige Designfehler zu vermeiden.

Konstantstrom-LED-Treiber verstehen?

Viele Beleuchtungsausfälle werden durch den falschen Typ von LED-Treiber verursacht. Überhitzung, Flackern oder schlechte Lebensdauer kommen oft daher, dass Konstantspannung verwendet wird, wenn Konstantstrom verwendet werden sollte.

Ein Konstantstrom-LED-Treiber liefert einen festen Strom – gemessen in Milliampere – unabhängig von der Spannung, die die LEDs in der Reihe benötigen.

Warum Stromregelung wichtig ist

Konstantstrom-Regelung stellt sicher, dass jede LED in einer Reihe die richtige Strommenge erhält. LEDs sind stromempfindliche Komponenten. Ist der Strom zu hoch, überhitzt die LED. Ist er zu niedrig, sinkt die Lichtleistung.

Hier ist ein Vergleich:

Konstantstrom-Treiber sind ideal, wenn Sie LEDs in Reihe geschaltet mit Strom versorgen. Sie müssen nur den Strom des Treibers mit dem Nennstrom der LED abgleichen. Die Spannung passt sich automatisch innerhalb eines festgelegten Bereichs an.

Was bedeutet 0–10V-Dimmung?

Designer wählen oft 0–10V, weil es stabil, erschwinglich und einfach zu integrieren ist. Aber nicht jeder versteht, wie es wirklich funktioniert.

0–10V-Dimmung ist eine analoge Steuerungsmethode, bei der ein 0V-Eingang das Licht auf Minimum (oder aus) dimmt und 10V volle Helligkeit liefert.

Wie analoge Spannung Licht steuert

Das Prinzip ist einfach: Eine separate Steuersignalleitung liefert eine Gleichspannung zwischen 0 und 10 Volt an den Treiber. Der Treiber liest diese Spannung und passt den Ausgangsstrom proportional an, was wiederum das LED-Licht dimmt.

Es gibt zwei Arten der 0–10V-Dimmung:

• Sink-Typ (Stromsenke): Der Treiber liefert 10V und der Dimmer senkt den Strom, um die Spannung zu steuern. Dies ist die häufigste Art.
• Source-Typ (Spannungsquelle): Der Dimmer liefert die Spannung. Weniger verbreitet.

Das Analogsignal bietet sanftes, kontinuierliches Dimmen ohne digitale Stufen oder Flackern. Es ist besonders für kommerzielle und architektonische Anwendungen geeignet.

Wie Konstantstrom-0–10V-Treiber zusammenarbeiten?

Es geht nicht nur darum, zwei Technologien zu kombinieren. Das Zusammenspiel zwischen Konstantstrom-Regelung und analogem Dimmen muss fein abgestimmt sein.

Ein Konstantstrom-0–10V-Treiber passt seinen Ausgangsstrom gemäß dem 0–10V-Eingang an, während er einen festen Strombereich beibehält, der für LED-Lasten geeignet ist.

Im Inneren des Treibers: Wie Signale und Leistung zusammenpassen

So funktioniert es:

1. Leistungsumwandlung: Der Treiber empfängt Wechselstrom und wandelt ihn in einen geregelten Gleichstromausgang um.
2. Stromregelung: Sie hält den Ausgangsstrom—z. B. 700 mA—innerhalb eines definierten Spannungsbereichs konstant.
3. Dimmungsschnittstelle: Ein separater Eingangspin liest das 0–10-V-Steuersignal.
4. Analoge Dimmungsschaltung: Dieses Signal moduliert eine Referenzspannung, die die interne Rückkopplungsschleife anpasst.
5. Sanfter Dimmausgang: Der Ausgangsstrom wird ohne Flackern sanft herunterskaliert.

Der Treiber muss die Strompräzision auch bei niedrigen Dimmstufen aufrechterhalten. Deshalb ist Qualität wichtig: Billige Treiber flackern oft unter 10 %.

Wichtige Spezifikationen im Blick:

Wichtige Anwendungen für Konstantstrom-0–10-V-Treiber?

Einige Beleuchtungsanwendungen benötigen Präzision, Zuverlässigkeit und flackerfreies Dimmen—hier glänzen Konstantstrom-0–10-V-Treiber.

Dieser Treibertyp eignet sich am besten für gewerbliche, architektonische, industrielle und hochwertige Wohnbeleuchtungssysteme, bei denen stabiles Dimmen und lange Lebensdauer entscheidend sind.

Wo finden wir diese Treiber?

Gewerbliche Beleuchtung

Büroräume und Einkaufszentren verwenden oft deckenmontierte lineare Leuchten oder Panel-Leuchten. Der konstante Strom gewährleistet gleichmäßige Helligkeit.

Industrielle Beleuchtung

In Lagerhallen oder Fabriken helfen LED-High-Bays mit 0–10-V-Dimmung, Energie in Zeiten geringer Aktivität zu sparen.

Architektur- und Museumsbeleuchtung

Feine Steuerung ist entscheidend. Mit sanfter analoger Dimmung können Sie Kunstwerke hervorheben oder die Atmosphäre präzise anpassen.

Gastgewerbe und hochwertiges Wohnen

In Hotels oder gehobenen Wohnhäusern ermöglicht 0–10 V eine nahtlose Integration in Gebäudemanagementsysteme.

Vorteile für Lichtdesigner und Ingenieure?

Wir stehen oft zwischen Kosten und Leistung. Aber Konstantstrom-0–10-V-Treiber bieten einen idealen Kompromiss, der gutes Design und solide Zuverlässigkeit unterstützt.

Diese Treiber vereinfachen das Schaltungsdesign, reduzieren das Flackerrisiko und verbessern die Kompatibilität mit Dimmungssystemen—besonders für hochwertige oder professionelle Anwendungen.

Warum dieser Treibertyp Profis hilft

Vereinfachte LED-Layouts

Sie entwerfen in Reihe. Keine Notwendigkeit, parallele Lastverteilung zu berechnen.

Breite Kompatibilität

0–10V ist ein Standard für Dimmer, Sensoren und Automatisierungssteuerungen.

Vorhersehbares Dimmverhalten

Analoges Dimmen vermeidet den “Stufen”-Effekt, der bei einigen digitalen Systemen auftritt.

Geringeres EMI- und Flimmerrisiko

Mit analoger Steuerung und stabilem Strom läuft das System leise und reibungslos.

Zuverlässiger Zertifizierungspfad

Einfacher, UL-, CE- oder DLC-Anforderungen dank standardisierter Schnittstellen zu erfüllen.

Ingenieure und Lichtdesigner gewinnen Vertrauen, wenn ihre Systeme über Jahre hinweg stabil, skalierbar und wartungsfreundlich sind.

Kompatibilitäts- und Systemintegrationsüberlegungen?

Ein guter Treiber ist nicht nur eine Frage der Spezifikationen – er muss in ein größeres System passen. Verkabelung, Spannung und Signalverhalten beeinflussen alle die Leistung.

Für eine reibungslose Integration prüfen Sie vor der Auswahl eines Konstantstrom-0–10V-Treibers die Dimmerkompatibilität, Verkabelungsschemata und Signalstörungsrisiken.

Worauf sollten Sie achten?

Integrität des Steuersignals

• Verwenden Sie abgeschirmte Kabel für die 0–10V-Leitung.
• Vermeiden Sie es, Dimmleitungen in der Nähe von AC-Netzleitungen zu verlegen.

Genauigkeit des Dimmbereichs

• Nicht alle Dimmer erreichen volle 0V oder 10V.
• Einige Treiber stoppen das Dimmen unter 1V.

Lastabgleich

• Stellen Sie sicher, dass die LED-Durchlassspannung innerhalb des Ausgangsbereichs des Treibers bei vollem Strom liegt.
• Vermeiden Sie eine Unterlastung des Treibers.

Interoperabilität

• Testen Sie das Treiber-Dimmer-Paar unter realen Bedingungen.
• Überprüfen Sie, ob die Dimmerkurve den Anwendungsanforderungen entspricht.

Den richtigen Konstantstrom-0–10V-Treiber auswählen?

So viele Modelle, Spezifikationen und Marketingversprechen – wie entscheiden Sie?

Wählen Sie einen Treiber, der zu Strom, Spannungsbereich, Dimmerkurve und physischen Einschränkungen Ihrer LED passt. Überprüfen Sie immer Zertifizierung und reale Leistung.

Meine schnelle Auswahl-Checkliste

Stromstärke

Passen Sie den Nennvorwärtsstrom des LED-Moduls an (z. B. 700mA).

Spannungsbereich

Stellen Sie sicher, dass er die gesamte Vorwärtsspannung Ihres LED-Strings abdeckt.

Dimmleistung

Prüfen Sie den Dimmbereich: 10%–100% ist gut; 1%–100% ist besser.

Umgebungsbewertung

Innen- oder Außenbereich? Benötigen Sie IP65 oder höher?

Physische Größe

Passt er in Ihr Gehäuse?

Zertifizierungen

UL, CE, RoHS und optional DLC für Rabatte.

Warum boqi als Ihren Dimmungspartner wählen?

Es gibt Hunderte von LED-Treiberlieferanten. Warum uns vertrauen?

Bei boqi spezialisieren wir uns auf hochzuverlässige Konstantstrom-0–10V-Treiber, die sanftes Dimmen, präzise Stromregelung und volle Einhaltung globaler Normen unterstützen.

boqi Konstantstrom-0–10V-LED-Treiber

Wir verkaufen nicht nur Treiber – wir helfen, Designprobleme zu lösen. Unsere Treiber sind:

• Auf flimmerfreies Dimmen getestet
• Mit hochwertigen Komponenten gebaut
• Unterstützt durch echte Ingenieurshilfe

Ob Sie an einem Museum, einem Lagerhaus oder einer neuen Produktlinie arbeiten – wir helfen sicherzustellen, dass Ihr Beleuchtungssystem genau wie erwartet funktioniert. Das macht uns zu Ihrem zuverlässigen Dimmungspartner.

Abschluss

Das Verständnis von Konstantstrom-0–10V-Treibern hilft, Flimmern zu vermeiden, die Zuverlässigkeit zu steigern und sicherzustellen, dass Ihre Beleuchtungsdesigns in der Praxis funktionieren.
