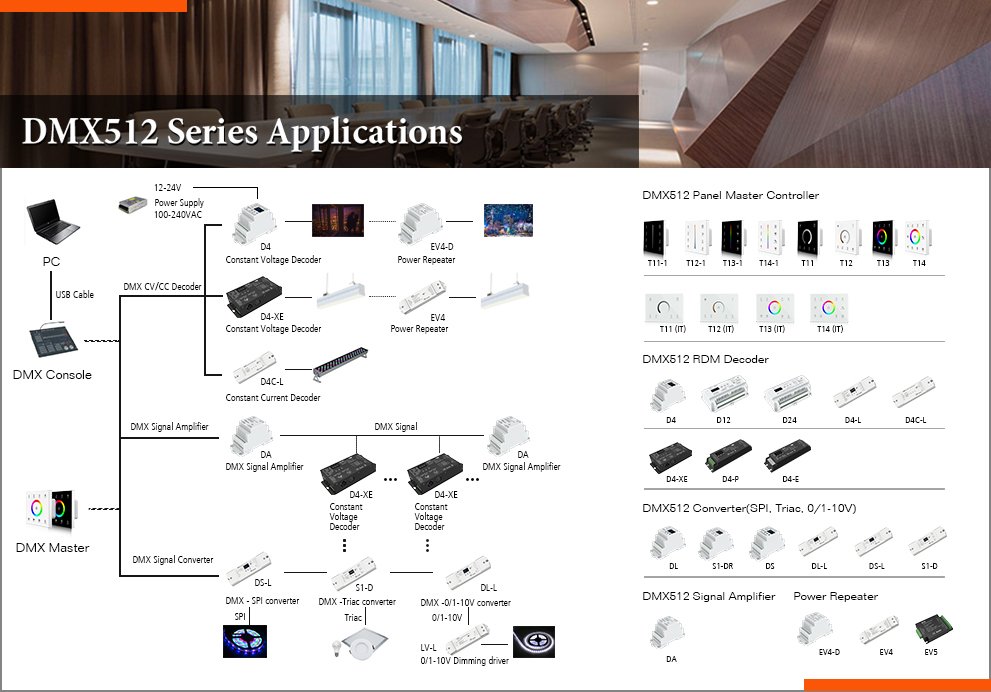

Serie de controladores DMX512

Los productos de la serie DMX512/RDM de boqi están diseñados para ser compatibles con los últimos protocolos estándar internacionales DMX512, DMX512(1990), DMX512-A y RDM V1.0 (E1.20 – 2006 ESTA Standard). Esta amplia gama incluye maestros DMX de RF, maestros DMX de panel, decodificadores DMX de voltaje constante o corriente constante, convertidores de señal y amplificadores de señal, lo que proporciona una solución completa de control de iluminación DMX.

1. Las consolas o maestros DMX512 de esta serie son capaces de controlar una variedad de luces LED, incluidas las de un solo color, temperatura de color, RGB, RGBW y RGB+CCT.

2. Los decodificadores o convertidores de señal DMX de la serie convierten de manera eficiente señales DMX512/1990 estándar en señales PWM de voltaje constante, PWM de corriente constante, AC Triac, 0/1-10V o SPI. Esta funcionalidad permite el control de lámparas de voltaje constante o corriente constante, controladores o lámparas LED regulables Triac, controladores LED regulables de 0/1-10V y tiras de LED digitales SPI.

3. Los decodificadores DMX de boqi admiten la funcionalidad RDM, lo que permite la configuración de direcciones DMX directamente en el decodificador o de forma remota a través de una consola RDM.

4. La configuración de la dirección DMX es fácil de usar con opciones como pantalla de tubo digital/teclas de pantalla OLED o un interruptor DIP de 10 pines, que se adapta a las diferentes preferencias del usuario.

Serie de controladores DMX512 - Línea de productos

Maestro y interruptor DMX512

Los maestros boqi DMX512 emiten la señal estándar internacional DMX512/1990, dirigiendo a los decodificadores DMX512 para controlar una gama de iluminación LED que incluye un solo color, dos colores, RGB, RGBW y RGB+CCT.
La gama de maestros boqi DMX512 incluye maestros DMX RF, maestros DMX de panel, maestros DMX programables de 128/512 canales, junto con productos de transmisor y receptor DMX inalámbrico, que ofrecen diversas soluciones de control.
Los maestros boqi panel DMX512, disponibles en diseños de perilla y panel táctil en blanco y negro, cuentan con funcionalidades únicas. Todos los controladores de panel DMX512 pueden recibir señales de control remoto RF y funcionar como controles remotos RF. Cuando funcionan como maestro DMX512, pueden alojar hasta 10 controles remotos RF. Por el contrario, cuando se utilizan como control remoto de RF, se pueden combinar con múltiples controladores de RF, lo que mejora la versatilidad y la experiencia del usuario.

T11-K

T11

T11-1

T11-S

T12

T12-1

T12-S

T13

T13-S

T14

T14-1

T14-S

T15

T15-S

T11 (ES)

T14 (ES)

T15 (ES)

DM128

DM512

DM-PESO / DM-WR

AJ6

XC

DP

MODELO	DESCRIPCIÓN	FICHA DE DATOS
T11-K	Panel giratorio de atenuación de 1 zona DMX Master (entrada de 100-240 VCA)
T11	Panel táctil de atenuación de 4 zonas DMX Master (entrada de 100-240 VCA)
T11-1	Panel táctil de atenuación de 4 zonas DMX Master (entrada de 100-240 VCA)
T11-S	Panel táctil de atenuación de 1 zona DMX Master (entrada de 100-240 VCA)
T12	Panel táctil de temperatura de color de 4 zonas DMX Master (entrada de 100-240 VCA)
T12-1	Panel táctil de temperatura de color de 4 zonas DMX Master (entrada de 100-240 VCA)
T12-S	Panel táctil de atenuación de 1 zona DMX Master (entrada de 100-240 VCA)
T13	Panel táctil RGB de 4 zonas DMX Master (entrada 100-240 VCA)
T13-S	Panel táctil de atenuación de 1 zona DMX Master (entrada de 100-240 VCA)
T14	Panel táctil RGBW de 4 zonas DMX Master (entrada 100-240 VCA)
T14-1	Panel táctil RGBW de 4 zonas DMX Master (entrada 100-240 VCA)
T14-S	Panel táctil de atenuación de 1 zona DMX Master (entrada de 100-240 VCA)
T15	Panel táctil de 4 zonas, 1 a 5 colores, DMX Master (entrada de 100 a 240 V CA)
T15-S	Panel táctil de atenuación de 1 zona DMX Master (entrada de 100-240 VCA)
T11(ES)	Panel táctil de atenuación de 4 zonas DMX Master (entrada de 100-240 VCA)
T14(ES)	Panel táctil RGBW de 4 zonas DMX Master (entrada 100-240 VCA)
T15(ES)	Panel táctil de pared V4-WPSa4 zonas (entrada 100-240 VCA)
DM128	128 canales USB a DMX Master
DM512	512 canales USB a DMX Master
DM-PESO / DM-WR	Transmisor y receptor inalámbrico DMX512
AJ6	Consola de atenuadores deslizantes DMX de 6 canales
XC	RF-DMX512 Maestro DMX RGB
DP	Interruptor de CA DMX512 100-240V

Decodificador DMX512 y RDM de voltaje constante

1. Los decodificadores CV DMX512 cumplen con los últimos protocolos DMX512, DMX512(1990), DMX512-A y RDM V1.0, lo que garantiza la compatibilidad con sistemas de iluminación avanzados.

2. Estos decodificadores transforman la señal digital universal DMX512/1990 en PWM de voltaje constante, facilitando un control preciso de la iluminación LED 0-100% a través de consolas DMX512 o nuestro maestro DMX.

3. La configuración de la dirección DMX está disponible a través de una pantalla de tubo digital/tecla de pantalla OLED, un interruptor DIP de 10 pines o de forma remota a través de una consola DMX512/RDM.

4. Capaces de controlar varios tipos de iluminación LED, los decodificadores están disponibles en formatos de 1/3/4/5/12/24 canales para un solo color, dos colores, RGB, RGBW o RGB+CCT.

5. Cuentan con protecciones de seguridad esenciales como protección contra sobrecalentamiento, sobrecarga, cortocircuito y polaridad inversa.

6. Compatibles con repetidores de potencia, estos decodificadores permiten la expansión de capacidades de salida en configuraciones de iluminación extensas.

D1-L

D4-E

D4-P

D3-XE

D4-XE

D4-L

D4

D4-WPS

D5-P

D5-E

D5

D12

D12A

D24

D24A

D24B

MODELO	DESCRIPCIÓN	FICHA DE DATOS
D1-L	Decodificador CV DMX 1CH*15A 12-24VDC
D4-E	Decodificador CV DMX de 4 canales x 8 A 12-48 V CC
D4-P	Decodificador CV DMX de 4 canales x 8 A 12-48 V CC
D3-XE	Decodificador CV DMX 3CH*10A 12-36VDC
D4-XE	Decodificador CV DMX de 4 canales x 8 A 12-36 V CC
D4-L	Decodificador CV DMX de 4 canales * 5 A 12-24 V CC
D4	Decodificador CV DMX de 4 canales * 5 A 12-24 V CC
D4-WPS	Decodificador DMX impermeable 4CH*5A 12-36VDC IP67
D5-P	Decodificador 5CH*4A 12-48VDC CV DMX512 y RDM
D5-E	Decodificador 5CH*4A 12-48VDC CV DMX512 y RDM
D5	Decodificador DMX OLED 5CH*6A 12-24VDC CV
D12	Decodificador CV DMX de 12 canales x 5 A 12-24 V CC
D12A	Decodificador DMX OLED 12CH*5A 12-24VDC CV
D24	Decodificador CV DMX de 24 canales * 3 A 12-24 V CC
D24A	Decodificador DMX OLED 24CH*5A 12-24VDC CV
D24B	Decodificador DMX OLED 24CH*4A 12-24VDC CV

Decodificador DMX512 y RDM de corriente constante

1. Los decodificadores CC DMX512 se alinean con los últimos estándares internacionales DMX512, DMX512(1990), DMX512-A y RDM V1.0 (E1.20 – 2006 ESTA Standard), lo que garantiza la compatibilidad con los protocolos de control de iluminación actuales.

2. Estos decodificadores transforman hábilmente la señal digital universal DMX512/1990 en una señal PWM de corriente constante. Esta función les permite controlar LED, ofreciendo un ajuste de iluminación 0-100% cuando se combinan con una consola DMX512 o nuestro maestro DMX patentado.

3. Para mayor flexibilidad operativa, la dirección DMX de estos decodificadores se puede configurar mediante una tecla de pantalla de tubo digital o de forma remota a través de una consola DMX512/RDM.

4. Están diseñados específicamente para controlar una variedad de opciones de iluminación LED de corriente constante, incluidos un solo color, dos colores, RGB o RGBW, a través de capacidades de decodificador CC DMX de 3/4 canales.

5. Se garantiza una seguridad mejorada con protección integrada contra cortocircuitos y polaridad inversa, salvaguardando tanto el sistema de iluminación como el decodificador.

D4C-L (150-500 mA)

D4C-L (350-1200 mA)

D4C (150-500 mA)

D4C (350-1200 mA)

D4C-XE (700-1750 mA)

D32C

MODELO	DESCRIPCIÓN	FICHA DE DATOS
D4C-L (150-500 mA)	Decodificador DMX512 y RDM de corriente constante de 4 canales
D4C-L (350-1200 mA)	Decodificador DMX512 y RDM de corriente constante de 4 canales
D4C (150-500 mA)	Decodificador DMX512 y RDM de corriente constante de 4 canales
D4C (350-1200 mA)	Decodificador DMX512 y RDM de corriente constante de 4 canales
D4C-XE (700-1750 mA)	Decodificador DMX512 y RDM de corriente constante de 4 canales
D32C	Decodificador DMX512 y RDM de corriente constante de 32 canales (350 o 700) mA

Tira LED de alto voltaje DMX512 y decodificador RDM

1. Los decodificadores DMX512 de tira LED de alto voltaje están diseñados para ser compatibles con los últimos protocolos internacionales DMX512, DMX512(1990), DMX512-A y RDM V1.0 (estándar ESTA E1.20 – 2006), lo que garantiza una amplia aplicabilidad en el ámbito profesional. configuraciones de iluminación.

2. Estos decodificadores avanzados convierten hábilmente la señal digital universal DMX512/1990 en una señal PWM de voltaje constante, facilitando el ajuste de iluminación 0-100% cuando se controla mediante una consola DMX512 o un maestro DMX designado.

3. Para facilitar su uso, la dirección DMX de estos decodificadores se puede configurar directamente mediante una tecla de pantalla de tubo digital o de forma remota a través de una consola DMX512/RDM, lo que ofrece flexibilidad en la configuración.

4. Están diseñados específicamente para controlar varios tipos de tiras LED de alto voltaje, incluidas las de un solo color, dos colores, RGB o RGBW, a través de su funcionalidad de decodificador DMX de tira LED de alto voltaje de 3/4 canales.

5. La protección contra sobrecargas incorporada protege el sistema, mejorando la longevidad y confiabilidad tanto de los decodificadores como de los elementos de iluminación conectados.

T3-DX

MODELO	DESCRIPCIÓN	FICHA DE DATOS
T3-DX	Decodificador DMX de tira LED de alto voltaje 3CH*1.5A 110-240VAC (con RF)

Decodificador DMX-SPI

1. Los decodificadores DMX-SPI cumplen totalmente con los últimos protocolos internacionales DMX512, DMX512(1990), DMX512-A y RDM V1.0 (E1.20 – 2006 ESTA Standard), lo que garantiza una amplia compatibilidad en sistemas de iluminación avanzados.

2. Estos decodificadores transforman hábilmente la señal digital universal DMX512/1990 en una señal SPI (Datos o Datos + Reloj), diseñada específicamente para controlar tiras de LED de píxeles.

3. Los ajustes configurables como la dirección DMX, el tipo de chip, el orden de color R/G/B y los puntos de control se pueden ajustar fácilmente mediante una tecla de pantalla de tubo digital, lo que proporciona una interfaz fácil de usar.

4. El decodificador DMX-SPI también es compatible con controles remotos RGB SPI, lo que facilita soluciones de control versátiles e integradas.

5. Ofrecen 32 modos de cambio dinámico, que incluyen estilos de carrera de caballos, persecución, flujo, sendero y cambio gradual, lo que permite efectos de iluminación creativos y variados.

DSA

DS-L

DS

DS-WP

MODELO	DESCRIPCIÓN	FICHA DE DATOS
DSA	Decodificador 5-24VDC DMX512-SPI (con RF)
DS-L	Decodificador 5-24VDC DMX512-SPI (con RF)
DS	Decodificador 5-24VDC DMX512-SPI (con RF)
DS-WP	Decodificador DMX512-SPI impermeable IP65 de 5-24 VCC (con RF)

Decodificador DMX 0/1-10V

1. El decodificador DMX 0/1-10V cumple con los últimos protocolos estándar DMX512, DMX512(1990), DMX512-A y RDM V1.0 (estándar ESTA E1.20 – 2006), lo que garantiza el cumplimiento de los sistemas de control de iluminación actuales.

2. Este decodificador convierte de manera experta la señal estándar DMX512/1990 en una señal de 4 canales de 0/1-10 V, lo que permite el control de controladores LED regulables de 0/1-10 V para ajustes de iluminación precisos.

3. La configuración de la dirección DMX es sencilla y se puede realizar mediante una tecla de pantalla de tubo digital o de forma remota a través de una consola DMX512/RDM, lo que ofrece flexibilidad en la configuración y administración del sistema.

DL

DL-L

MODELO	DESCRIPCIÓN	FICHA DE DATOS
DL	Decodificador DMX512 a 4CH 0/1-10V
DL-L	Convertidor DMX512 a 4CH 0/1-10V

Atenuador DMX Triac

1. El atenuador DMX Triac cumple plenamente con los protocolos DMX512, DMX512 (1990), DMX512-A y RDM V1.0 (estándar ESTA E1.20 – 2006), lo que garantiza que cumple con los estándares actuales de la industria.

2. Este atenuador transforma hábilmente la señal estándar DMX512/1990 en una salida de corte de fase de CA de 1/2 canal, adecuada para controlar lámparas o controladores LED regulables Triac.

3. La configuración de la dirección DMX es fácil de usar y se puede realizar a través de una tecla de pantalla de tubo digital o de forma remota a través de una consola DMX512/RDM, lo que ofrece versatilidad en la configuración.

4. Proporciona opciones para atenuación tanto en el borde de ataque como en el borde de salida, con la capacidad de establecer el brillo mínimo usando la tecla de pantalla del tubo digital.

5. El atenuador está equipado con una función de protección contra sobrecalentamiento, lo que mejora su seguridad y confiabilidad en diversas aplicaciones de iluminación.

S1-D

S1-DR

T1-D1

SK1（Perilla, DMX512, 1-10V）

MODELO	DESCRIPCIÓN	FICHA DE DATOS
S1-D	Atenuador DMX de corte de fase CA 2CH*1A
S1-DR	Atenuador DMX con corte de fase de CA de 2 canales x 1,5 A
T1-D1	Atenuador DMX de corte de fase CA 1CH*2A
SK1（Perilla, DMX512, 1-10V）	Atenuador triac de CA RF 1CH*6A

Amplificador de señal DMX512

1. El amplificador de señal DMX está diseñado específicamente para el sistema de bus DMX512 (o RS-485), proporcionando amplificación, distribución y aislamiento de la señal para mejorar el rendimiento del sistema.

2. Procesa y amplifica eficazmente señales DMX atenuadas, especialmente en escenarios que involucran transmisión de larga distancia o cuando se conectan múltiples dispositivos decodificadores DMX, extendiendo así el rango de transmisión de la señal.

3. El dispositivo cuenta con una entrada unidireccional y opciones para salida de 1/2/4 vías, junto con aislamiento fotoeléctrico entre entrada y salida, lo que garantiza la integridad de la señal y reduce la interferencia.

DA

DMA

DMA2X3

DA-L

MODELO	DESCRIPCIÓN	FICHA DE DATOS
DA	Amplificador de señal DMX de 2 canales 12-36V
DMA	Divisor de señal DMX de 4 canales 12-36V
DMA2X3	Divisor de señal DMX de 6 vías 12-48 VCC
DA-L	Amplificador de señal DMX de 2 canales 12-48V

Descargue el catálogo completo para ver más productos

Acceda a nuestro catálogo más reciente para obtener información completa sobre nuestra amplia gama de productos, que abarca sus características, beneficios, especificaciones, funciones y garantías, entre otros detalles pertinentes. Opte por la versión sin papel para ahorrar dinero y proteger el medio ambiente.

¿Cómo elegir el controlador DMX512 correcto?

Elegir el controlador DMX512 adecuado para su sistema de iluminación implica varias consideraciones clave:

Compatibilidad con luces: Asegúrese de que el controlador sea compatible con los tipos de luces que está utilizando. Los controladores DMX512 funcionan con una amplia gama de iluminación, pero la compatibilidad con luces LED específicas, RGB, RGBW u otros tipos es crucial.
Número de canales: Evalúa cuántos canales necesitas. Cada canal controla un aspecto diferente de la iluminación. Si tiene varias luces o desea controlar varias funciones (como el color y la intensidad), asegúrese de que su controlador tenga suficientes canales.
Interfaz de usuario: Considere la complejidad de la interfaz de usuario. Algunos controladores DMX512 tienen interfaces simples adecuadas para principiantes, mientras que otros ofrecen configuraciones más complejas para usuarios avanzados.
Requisitos de entrada y salida: Verifique las especificaciones de entrada y salida del controlador. Debe alinearse con los requisitos de su sistema, incluida la cantidad de puertos y el tipo de conexiones.
Características adicionales: Busque funciones adicionales como control inalámbrico, escenas preprogramadas o la capacidad de sincronizar con música. Estos pueden mejorar significativamente la experiencia de iluminación.
Calidad y confiabilidad de construcción: Elija un controlador que sea duradero y confiable. Los controladores de fabricantes de renombre suelen ofrecer mejor calidad y una vida más larga.
Presupuesto: Los controladores DMX512 varían en precio. Equilibra tu presupuesto con las características y calidad que necesitas.

Recuerde, el controlador DMX512 adecuado debe cumplir con sus requisitos técnicos, ser fácil de usar y mejorar su configuración general de iluminación.

Tiempo de espera

Muestras: Los plazos de entrega suelen ser de 2 a 3 días, y se extienden para personalizaciones como etiquetas personalizadas.
Órdenes a granel: tarda de 3 a 4 semanas en procesarse.
Tiempo de envío: El envío exprés a través de mensajería como DHL o FedEx tarda entre 5 y 7 días, mientras que el transporte marítimo tarda entre 2 y 4 semanas.
Garantizar: Boqi mantiene un equipo eficiente de procesamiento de pedidos, lo que garantiza plazos de entrega mínimos incluso en medio de escasez de materia prima mediante el almacenamiento de componentes esenciales. Para proyectos urgentes, un equipo especializado garantiza el cumplimiento de los plazos.

Garantía de 5 años

El equipo de I+D de boqi, sus rigurosos protocolos y sus avanzados pasos de fábrica garantizan la alta calidad de nuestros controladores LED.

Nuestros ingenieros aportan una profunda experiencia en electrónica e iluminación, lo que contribuye a nuestro sólido proceso de desarrollo.
Aplicamos estrictos estándares de producción y utilizamos únicamente componentes certificados para garantizar la calidad.
Los diseños se elaboran con importantes márgenes de seguridad y rendimiento, lo que garantiza la durabilidad.
Nuestro sistema de verificación es meticuloso y refleja nuestro compromiso con la precisión en la validación de productos.

Cuéntanos tus requisitos

Boqi fomenta los comentarios de los clientes y ofrece opciones de personalización para cumplir con requisitos específicos. Proporcionan una plataforma para que los clientes envíen sus requisitos y sugerencias.

*Respetamos su confidencialidad y toda la información está protegida.

Preguntas más frecuentes

Estas preguntas frecuentes ofrecen una comprensión básica de los controladores DMX512 y RDM. Para información más detallada, especialmente sobre equipos y configuraciones específicas, se recomienda consultar los manuales o recursos técnicos del equipo que se esté utilizando.

¿Cuántos dispositivos puede gestionar un controlador DMX512?

Un controlador DMX512 estándar puede gestionar hasta 512 canales. Cada canal controla un aspecto diferente de la iluminación, como el color o el brillo. Las luminarias complejas pueden utilizar múltiples canales.

¿Qué es RDM en relación con DMX512?

RDM (Gestión remota de dispositivos) es un protocolo que funciona junto con DMX512. Permite la comunicación bidireccional entre el controlador de iluminación y las luminarias, lo que permite la configuración, el monitoreo y la gestión remota de las luminarias.

¿Todos los accesorios de iluminación de escenario son compatibles con DMX512 y RDM?

La mayoría de los accesorios de iluminación de escenario modernos admiten DMX512, pero no todos son compatibles con RDM. Es importante verificar la compatibilidad de las especificaciones tanto del controlador como de los accesorios.

¿Puedo vincular varios controladores DMX/RDM?

Sí, puedes vincular varios controladores DMX para configuraciones más complejas. Esto a menudo se hace usando un divisor DMX o una configuración en cadena.

RDM agrega la capacidad de administrar y monitorear estas conexiones de manera más eficiente.

¿Qué tipo de cable se utiliza para los controladores DMX512 y RDM?

Tanto DMX512 como RDM suelen utilizar cables XLR de 5 pines. Mientras que el XLR de 3 pines es común para DMX, RDM generalmente requiere cables de 5 pines para la comunicación de datos adicional.

¿Cómo se adaptan los dispositivos DMX para su uso con controladores DMX/RDM?

Los dispositivos se configuran en una dirección única mediante interruptores DIP o un menú digital. RDM permite el direccionamiento y configuración remotos de estos dispositivos desde el controlador.

¿Es factible DMX/RDM inalámbrico?

Sí, existen transmisores y receptores inalámbricos DMX/RDM que pueden reemplazar los cables tradicionales para mayor comodidad y flexibilidad en la configuración.

¿Cuáles son las ventajas de RDM sobre el DMX512 estándar?

RDM ofrece funciones mejoradas como direccionamiento remoto, monitoreo de estado e informes de errores. Esto facilita la configuración y gestión de los accesorios de iluminación, especialmente en instalaciones grandes o complejas.

¿Cuál es la diferencia entre DMX512-A y DMX512 estándar?

DMX512-A es una versión mejorada del protocolo estándar DMX512. Incluye funciones adicionales como verificación de errores y una compatibilidad más amplia con tipos de accesorios más nuevos. Sin embargo, mantiene compatibilidad con versiones anteriores del protocolo DMX512 original.
